8
F
RANÇAI
S
PROCÉDURE D’INSTALLATION
1. Choisissez la position de l’antenne GPS à support
magnétique. Vérifiez que la surface est aussi plane que
possible, et que l'emplacement choisi est exempt de tous
débris et autres.
La surface de montage doit être en métal
ferreux.
2. Placez l’antenne sur la position choisie. La puissante force
magnétique de l’antenne la maintient en position sur la
carrosserie du véhicule.
3. Placez enforcer la fixation de l’antenne, forez des trous en
suivant le modèle indiqué à la figure 1. Pour obtenir une
étanchéité maximale durable, il est conseillé d’ajouter une
petite quantité de joint silicone autour des trous.
ENTRETIEN
L’antenne à support magnétique GPS n’est pas réparable.
En cas
de besoin, veuillez commander un produit de remplacement.

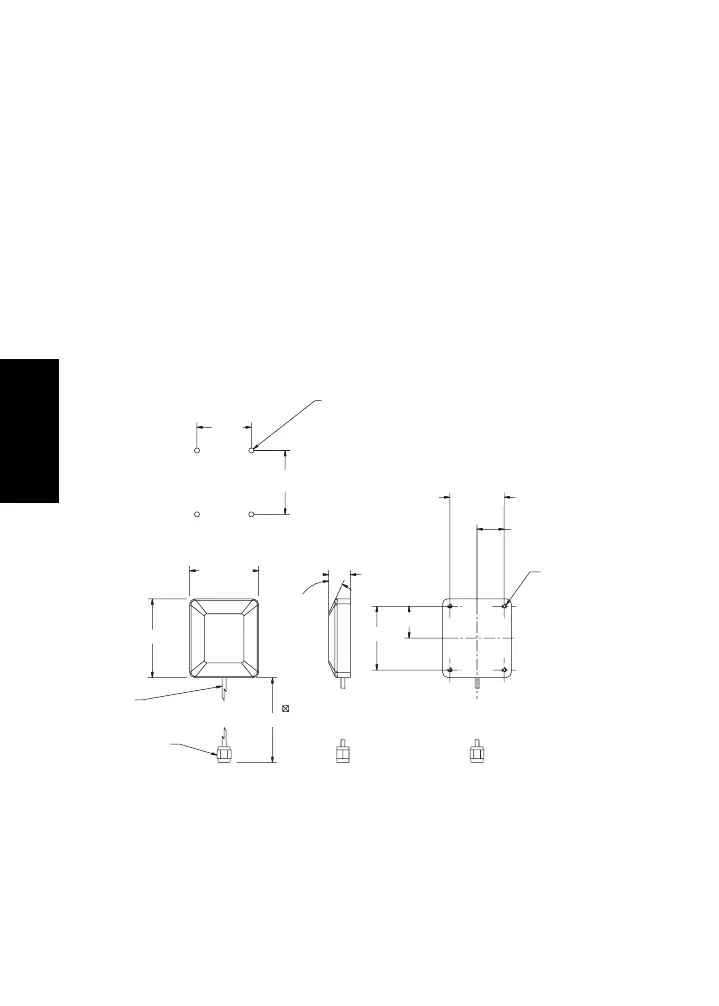

Figure 1
50,80±0, 25
44,45±0,25
CÂBLE
RG174
13,97±0,25
(25,0°) TYP.
20,57±0,25
41,14±0,25
35,06±0,25
17,53±0,25
4X ÉCROUS RAPPORTÉS
4-40 UNC-2B X 5 MM
5181,60±76,20
CONNECTEUR SMA
MODÈLE DE PERÇAGE
35,06
2X
4X Ø 3,30
,
2X
6871962L01_book.book Page 8 Friday, December 15, 2006 2:30 PM
