INSTALLAZIONE
1. Selezionare la posizione su cui installare l’antenna magnetica
GPS, verificando che la superficie sia il più possibilmente
piana, che sia pulita e senza ostruzioni. La superficie deve
essere realizzata in un materiale ferroso.
2. Appoggiare l’antenna sulla posizione selezionata. La forte
forza magnetica dell’antenna la terrà ancorata alla superficie
del veicolo.
3. Per una maggiore stabilità dell’antenna alla superficie del
veicolo, trapanare dei fori come riportato nella Figura 1. Per
garantire la tenuta ermetica a lungo termine, si consiglia di
applicare uno strato sottile di silicone attorno a entrambi i fori.
MANUTENZIONE
L’antenna magnetica GPS non può essere riparata. Se
necessario, ordinarne una nuova.

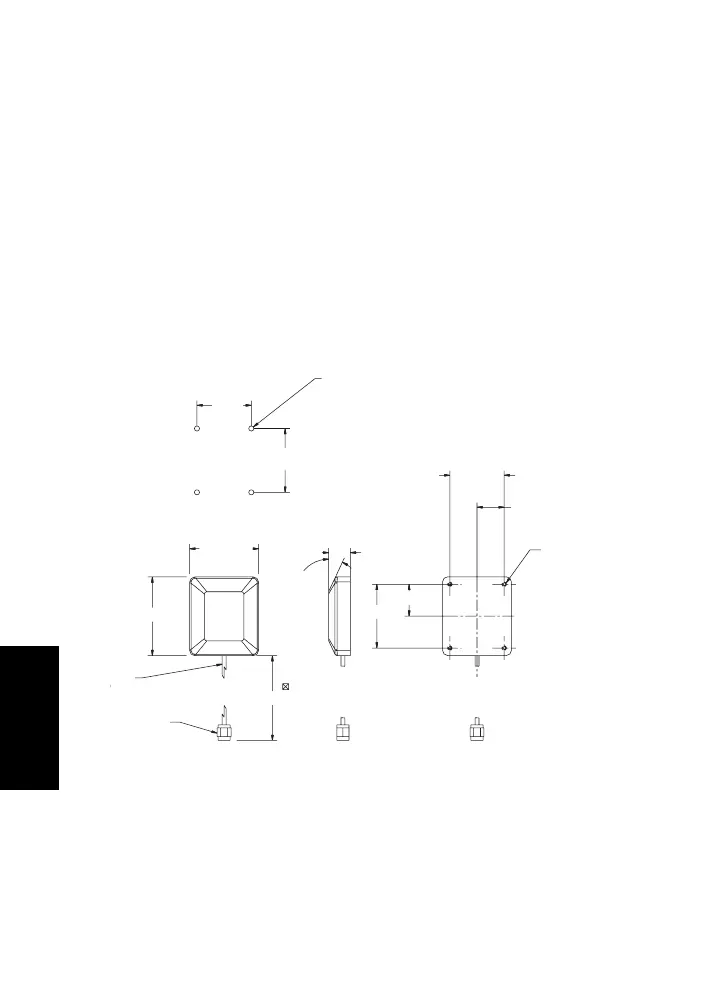

Figura 1
35,06
2X
41,14
2X
POSIZIONE DEI FORI DI MONTAGGIO
44
,
45
±
0
,
25
50,80±0,25
CAVO
RG174
CONNETTORE SMA
5181,60±76,20
(25°C) TIPICA
13,97±0,25
Ø3,30 per 4
35
,
06
±
0
,
25
17,53±0,25
4-40 UNC-2B X 5 MM
FILETTO COMPLETO;
INSERIRNE 4
20,57±0,25
41,14±0,25
