9
ESPAÑOL
PROCEDIMIENTO DE INSTALACIÓN
1. Determine el emplazamiento para la instalación de la antena
GPS de montaje magnético, asegurándose de que la
superficie esté tan plana como sea posible y de que no hay
residuos ni otros obstáculos en el emplazamiento. La
superficie debe ser de un material de base ferrosa.
2. Coloque la antena en el emplazamiento seleccionado. La
gran fuerza magnética de la antena la fijará a la superficie del
vehículo.
3. Para fijarla con más firmeza a la superficie del vehículo,
perfore orificios siguiendo el modelo que se muestra en la
figura 1. Para garantizar una fijación duradera y estanca, se
recomienda aplicar sellador de silicona alrededor de todos los
orificios.
MANTENIMIENTO
La antena de montaje magnético no se puede reparar. Por favor,
solicite una nueva si es necesario.

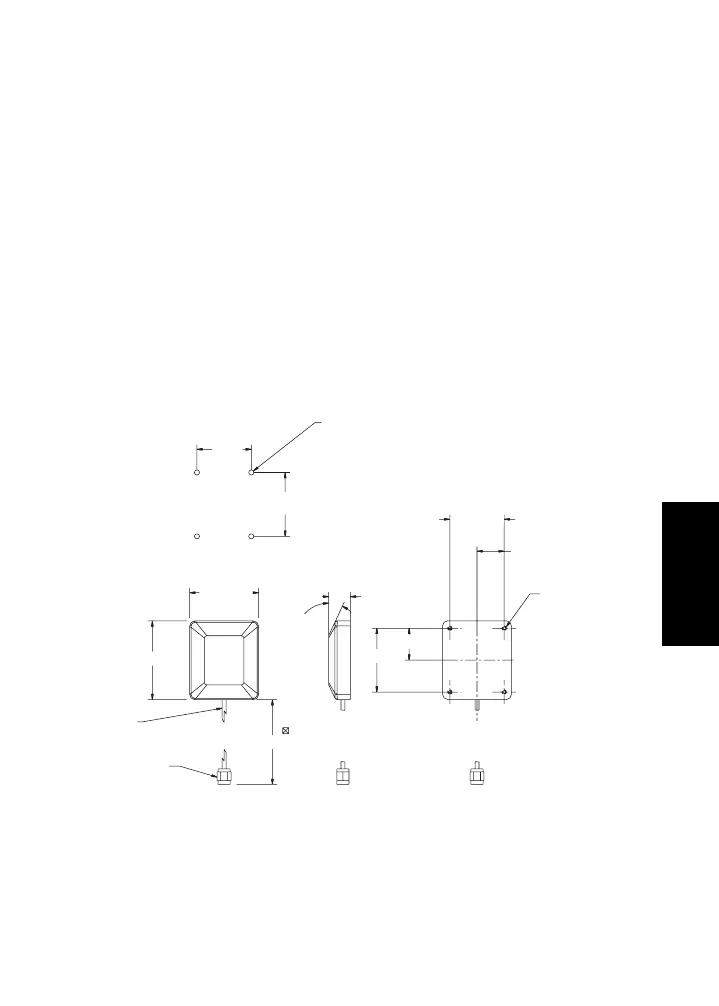

Figura 1
35,06
2X
,
2X
MODELO DE ORIFICIOS DE MONTAJE
44,45±0,25
13,97±0,25
50,80±0,25
CABLE
RG174
CONECTOR SMA
5181,60±76,20
(25°) TYP.
4 PASANTES de
3,30Ø
35,06±0,25
17,53±0,25
4 INSERCIONES DE
ROSCA 4-40 UNC-2B X
5 MM
20,57±0,25
41,14±0,25
6871962L01_book.book Page 9 Friday, December 15, 2006 2:30 PM
