5
3 Condições de Instalação e verificação
4 Termómetro
5 Montagem

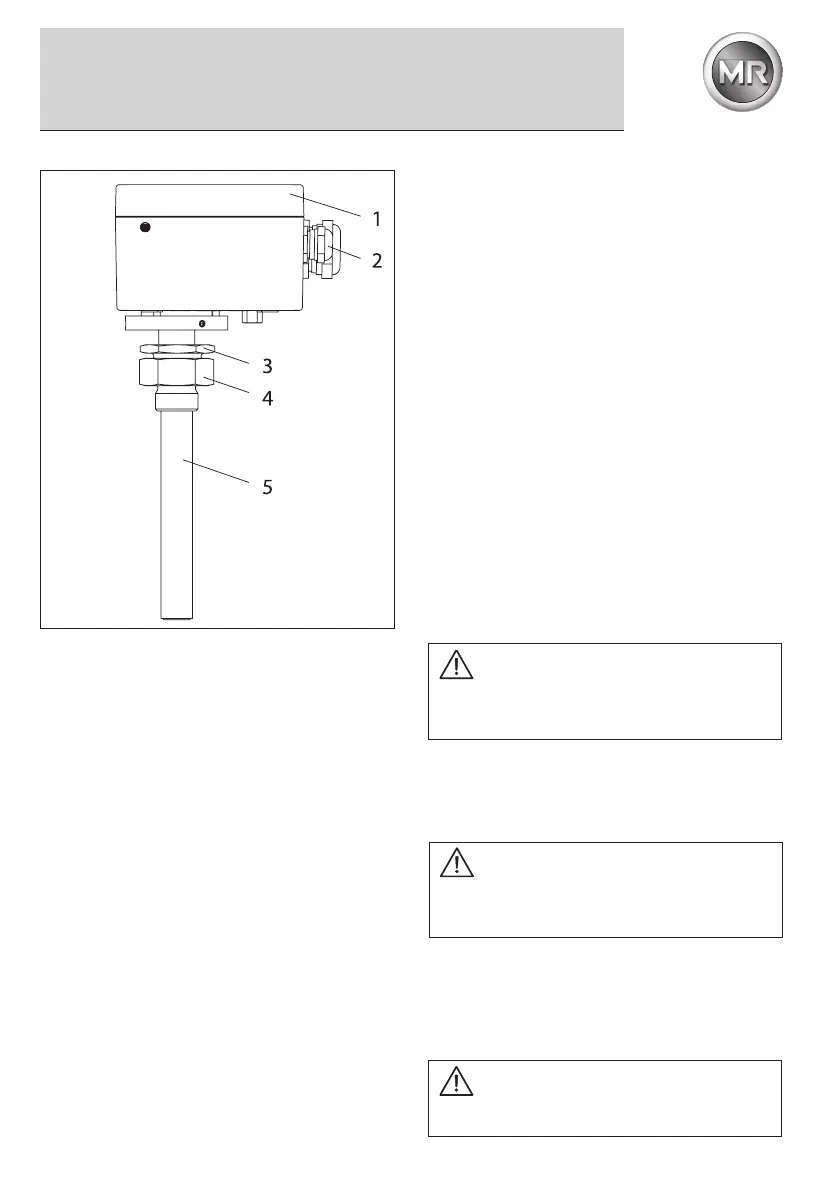

Fig. 1
su
perior de óleo a carga nominal é definido por interruptores
DIP. A temperatura do enrolamento é mostrada mecanicamente
no display do termômetro, cujo detector de temperatura é
incorporado no ZT-F2.1 ou sem termômetro, somente com um
sensor substituto (acessório). O valor medido pode também
ser transferido a uma bobine ou display digital, por exemplo,
através do resistência Pt100 instalada ou a uma saída analógica
de 4...20 mA.
3 Condições de Instalação e verificação
O transmissor de temperatura de transformador ZT-F2.1 é pro-
jetado de ser instalado num bolso de termômetro tipo A1 DIN
EN 50216-4. Outros bucins roscados estão disponíveis como
opções. A bolsa de termômetro deve ser situada na tampa do
transformador perto do local onde o fluxo de óleo é maior.
Isto assegurará uma troca de calor satisfatória entre o líquido
refrigerante, bolsa de termómetro e os sensores de temperatura
no ZT-F2.1. Para a transferência correta do calor, a bolsa de
termômetro deve estar preenchida com aprox. 50 ml de óleo à
temperatura ambiente (não utilizar papel alumínio nem
materiais semelhantes). A temperatura de área de calor pode
não ser indicada exatamente se estes pré-requisitos não são
encontrados. Se você quer testar o transmissor de temperatura
de transformador ZT-F2.1 antes de instalá-lo sobre o trans-
formador, você deve criar as mesmas condições na situação
de prova como acontecem sobre o transformador (ver "Testar
condições" abaixo.)
Condições de teste
1. Movimento controlado do banho de óleo.
2. O bolso de termómetro instalado no banho de óleo.
3. Bolso de termómetro está preenchida com aprox. 50 ml de
óleo à temperatura ambiente.
4. ZT-F2.1 instalado no bolso de termómetro.
5. O Pt100 ou 4...20m A saída analógica (opcional) ligado
(consulte capítulo 6.2/6.3.) Insira o sensor do termómetro
até que pare (approx. 215 mm.)
6.
A temperatura de banho não deveria exceder 30 °C, ou o
calor emitido através do fio distorceria as condições do
transformador.
7. Permita ao sensor adaptar-se à temperatura de banho por
pelo menos 30 minutos.
8. O ciclo de medida até a temperatura em que o salto é alcan-
çado deve demorar pelo menos 20 minutos.
4 Termómetro
O ZT-F2.1 pode ser combinado com varios tipos de termometro
e instrumentos de análise. Siga sempre as instruções providen-
ciadas quando instalar tais instrumentos. Ao instalar um sensor
substituto, observe o capítulo 5.2.
5 Montagem
5.1 Montagem do transmissor de temperatura de transfor-
mador ZT-F2.1
O transmissor de temperatura de transformador ZT-F2.1 é
projetado de ser instalado num bolso de termômetro tipo A1
DIN EN 50216-4.
Encha o bolso de termómetro com aprox. 50 ml de óleo à tem-
peratura ambiente. Para montar, atarraxe a porca de baixo da
junta dupla (
figura 1, artigo 4) na bolsa de termómetro. Insira e
endireite o tubo de imersão (figura 1, artigo 5) do transmissor
de temperatura de transformador ZT-F2.1. Aperte o fio duplo
(figura 1, artigo 3.)
ATENÇÃO
Os requisitos de operação e instalação descritas neste
manual devem ser estritamente cumpridas. Senão, o
dispositivo pode ser estragado ou pode funcionar mal.
ATENÇÃO
Nunca encha o transmissor de temperatura de transfor-
mador ZT-F2.1 de óleo. Somente a bolsa de termómetro
deveria ser enchido de óleo.
ATENÇÃO
Não aplique força para virar o transmissor de temperatura
de transformador ZT-F2.1. Em vez disso afrouxe o fio duplo!
