BA2526030-03
6
– Técnica de 3 condutores
O instrumento indicador de 3 condutores (2 linhas medidoras
e 1 linha de compensação) deve ser usado. As linhas de sensor
são conectadas a terminais 3 e 4 e a equipara-se linha a termi-
nal 3a (veja figura 3, artigo 2).
- Técnica de 2 condutores
Quando um instrumento da técnica de 2 condutores é usado
(2 linhas medidoras), uma linha medidora é conectada a termi-
nal 3 e a outra linha medidora é conectada a terminal 4 (veja
figura 3, artigo 2).
- Técnica de 4 condutores
Quando um instrumento da técnica de 4 condutores é usado
(2 linhas medidoras e 2 linhas de compensação), as mesmas co-
nexões são usados quanto à técnica de 3 condutor. A segunda
linha de compensação deve também ser conectada a terminal
3a (veja figura 3, artigo 2).
Opção
Quando a configuração do ZT-F2.1 com dois Pt100 é usada,
um instrumento de indicador adicional pode ser conectado a
terminais 6, 5a e 5 (veja fig. 3, artigo 3).
6.3 Opção: Transdutor 4…20 mA
O ZT-F2.1 pode ser entregue com o 4...20 mA saída analógica
em lugar da resistencia de medida Pt100. A conexão da técnica
de 2 condutores (máximo R/ L. 750 Ω a 24 V DC) é usada com
ligação entre terminais 3a e 3 (veja figura 2 e figura 3, artigo 2).
A loop de corrente I1 como saída analógica passiva:
O dispositivo age como uma resistência controlada que, a uma
tensão de alimentação entre 10-30 V DC, controla o fluxo
corrente entre 4-20 mA como a temperatura medida para ser
mostrado.
Opção
A configuração facultativa do ZT-F2.1 com duas saídas analó-
gicas ou uma saída analógica e uma resistência de medida é
também possível. A conexão é então estabelecida a terminais
5a e 5 (veja figura 2 e figura 3, artigo 3).
6 Ligação Eléctrica
5.2 Instalação do bolbo da temperatura do termômetro
Desaparafuse a capa do transmissor de temperatura de trans-
formador ZT-F2.1 (figura 1, artigo 1.) Desaparafuse o parafuso
de pressão M16x1,5 e remover o anel de pressão. Empurre o
parafuso de pressão e a junta sobre o detector de temperatura
(diâmetro de 9.5 mm) e o cano capilar. Enfie o detector de tem-
peratura 40 - 50 cm através da conexão de glândula de cabo
pequena até que alcança a interrupção (a uma profundidade
de 215 mm approx.) na manga de sensor de temperatura de
transformador do transmissor de temperatura de transformador
ZT-F2.1. Puxe o tubo capilar até que esteja direito e instale-o
então. Então aperte a ligação do bucim até que esteja estanque.
Empurrar o sensor substituto (Apêndice/fig. 7) até o batente
(aprox. 215 mm de profundidade) na manga do sensor de
temperatura do transmissor de temperatura do transformador
ZT-F2.1. Fechar a conexão de cabo não utilizada com o maior
aperto possível.
6 Ligação Eléctrica
6.1 Ligação do transformador de corrente
Conecte o transformador corrente a terminais 1 + 2 do trans-
missor de temperatura de transformador ZT-F2.1. A corrente
secundária estimada deve ser de 1.5 a 2 A. Use um transforma-
dor de balastro de acordo com o gradiente de hotspot desejado
para outras correntes.
6.2 Resistencia de medida Pt100
O ZT-F2.1 é equipado com um resistência de medida Pt100
conforme com a IEC 751. O instrumento de indicador que é
usado pode ser projetado como 2, 3 ou 4 condutores.
– Comprimento das linhas de conexão
O comprimento das linhas de conexão depende das especifi-
cações do transdutor ou indicador a ser usado (por exemplo,
um Pt-MU 100 Ω por linha.) Em geral, um comprimento de
linha de 50 m não deveria ser excedido se a 3 técnica de 3
condutores fosse usada. Com a técnica de 3 ou 4 condutores,
assegure-se que as individuais lideranças sejam idênticas
(isto é, mesmo comprimento, mesma secção transversal.) As
diferenças podem de outra maneira acontecer por causa da
compensação incorreta das resistências de linha.

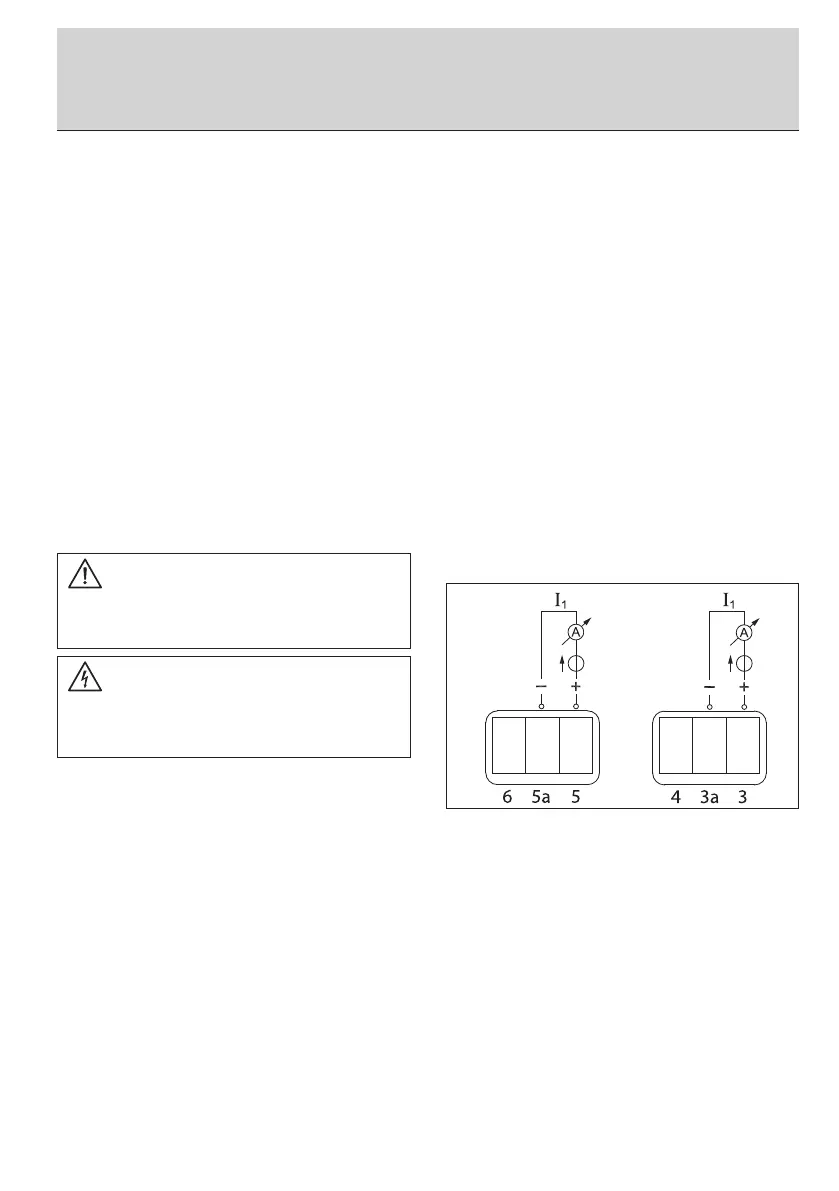

Fig. 2
Min. 10 V CC
até máx. 30 V CC
Min. 10 V CC
até máx. 30 V CC
AVISO
Voltagens eléctricas arriscadas!
Toda a instalação elétrica de ligação deve ser desligada
antes de abrir o dispositivo.
ATENÇÃO
As conexões eléctricas podem somente ser executadas por
pessoal técnico qualificado e somente de acordo com os
regulamentos de segurança do país em causa.
