7 Parametrização do hotspot
S2S1
4

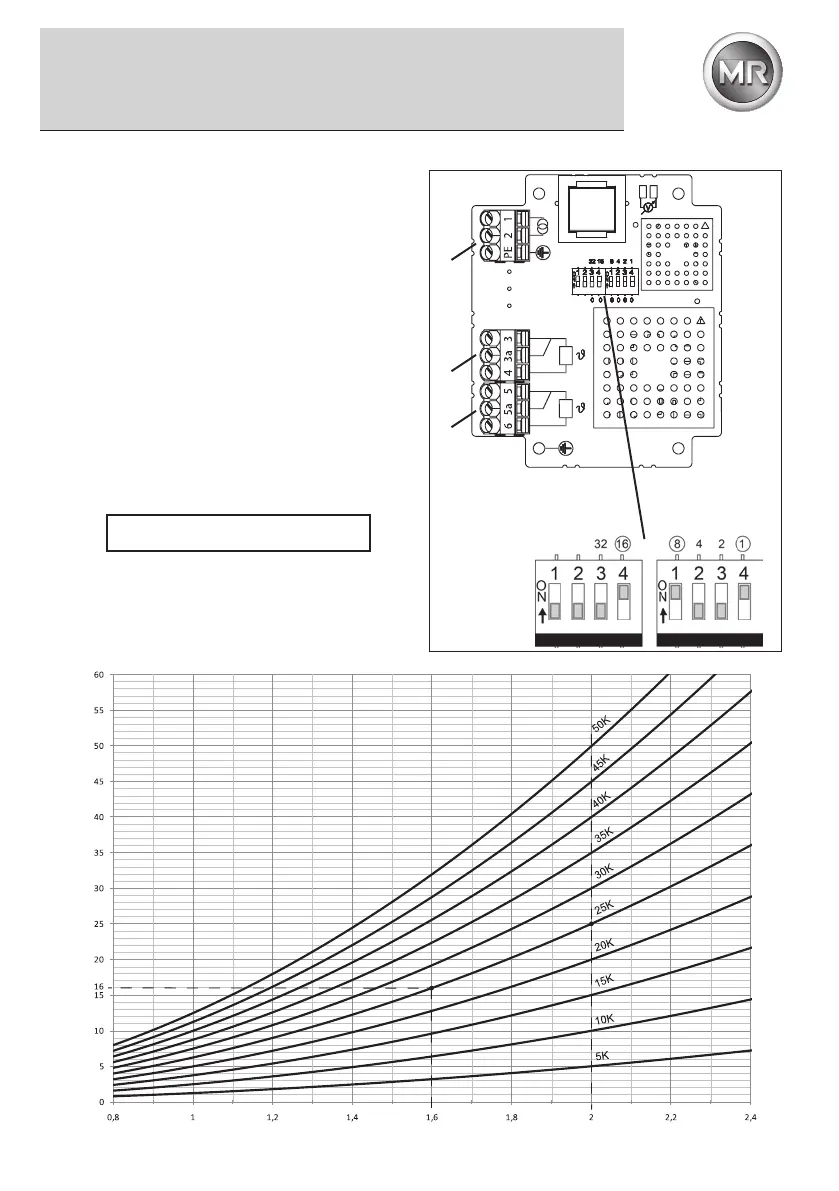

Fig. 3
1
2
3
Gradiente de temperatura nominal [K]
Gradiente de temperatura para corrente nominal de 2 A CT
Corrente Nominal CT [A] Resistencia a sobrecarga: máx 3 A de forma constante
Exemplo: Gradiente de temperatura de 16 K
a uma corrente nominal de 1.6 A CT
correspondente a 25 K a 2 A.
A posição das chaves é igual à representada
na figura 3 (cap. 13.2 – planilha de gradiente
de temperaturas para correntes nominais
CT 2 A).
Fig 4
7 Parametrização do hotspot
7.1 Parametrização para um TI de 2 A de corrente nominal
O gradiente de hotspot (à carga nominal) é definido através dos
dois interruptores DIP que S1 e S2 localizados na placa ZT-F2.1.
Determine a posição dos comutadores S1 e S2 aos gradientes
pedidos na tabela no apêndice (capitulo 12.2 O gradiente de
hotspot tabula para 2 A corrente nominal CT) e pôs estes em
conformidade (veja figura 3.) O gradiente de hotspot pode
ser posto de 4 K a 50 K em incrementos de 1 K. Por exemplo,
a parametrização de interruptor mostrado que em figura 3, o
artigo 4 deve ser posto para um hotspot de 25 K.
7.2 Parametrização para um TI diferente de 2 A de corrente
nominal
Se o corrente nominal CT é maior ou menor do que 2 A, o salto
de temperatura para ser definido deve ser calculado com a
fórmula seguinte:
Hg[K] = Hg
nominal
* 4 A
2
/ CT
nominal
2
e.g.) Hg
nominal
= 16 K
CT
nominal
= 1,6 A
Hg[K] = 16 K * 4 A
2
/ (1.6 A)
2
= 25 K at 2 A CT corrente
nominal
