werden. Die Phase und Neutral
dürfen nicht vertauscht werden.
Die PE (Erdung) muss zuverlässig
geerdet sein.
Stellen Sie sicher, dass der Not-
Aus-Schalter nach dem Einschalten
aktiviert ist.
Stellen Sie vor dem Laden sicher,
dass die Spitze der Ladekabelpis-
tole frei von Flecken und Wasser ist.
Es ist verboten, die Ladestation im
Inneren des Fahrzeugs zu platzi-
eren, während geladen wird.

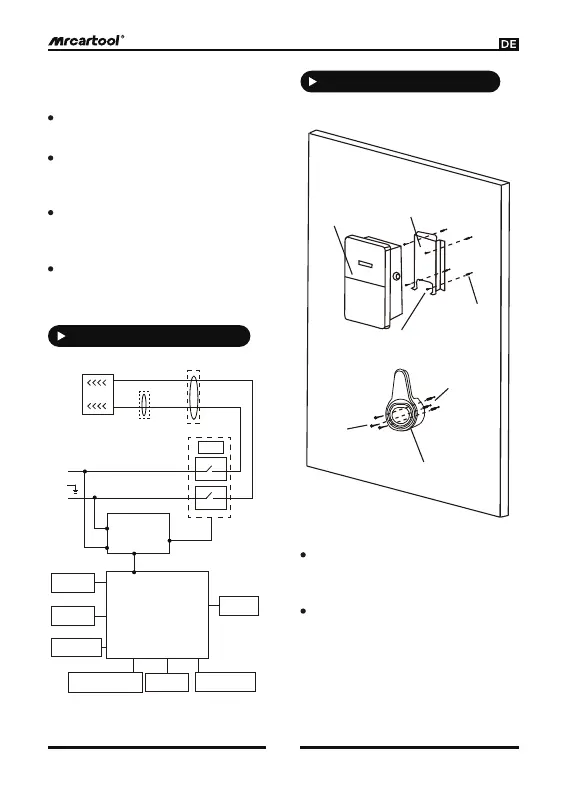

Elektrisches Schaltbild
L
220V
PE
N
Kartenleser
Lauftext
Verbindungstest,
Steuerungshandbuch
Hauptsteuerung
Platine
AC/DC
K1/K2
Nullstromtransformator
Stromtransformator
Ladekabelpistole
9
Stromver-
sorgungsmodul
Stromerke
nnung
Leck-
stromerkennung
Spannungser-
fassung
Notauss-
chalter
Ausgangsre-
lais
Säuleninstallation
Schritt 1: Gießen Sie eine Betonbasis
gemäß den Zeichnungen und install-
ieren Sie Expansionsdübel (M8*80).
Schritt 2: Befestigen Sie die Säule
auf der Betonbasis (Hinweis: Führen
Sie das Kabel zuerst durch die Säule
und befestigen Sie es dann).
Installationsdiagramm
Wandmontage
Ladestation
Wandmontierte
Rückwand
Pistolenkabelhaken
4*Edelstahlschrauben
zum Selbstschneiden
4*Plastikexpan-
sionshülsen mit
φ6
3*Plastikexpan-
sionshülsen mit
φ6
3*Edelstahls-
chrauben zum
Selbstschneiden
