Mrcartool S310 - Diagrama de Instalación

Asegurarse de que el interruptor de
parada de emergencia esté activado
después de encender la energía.
Antes de la carga, asegurarse de que
la punta de la pistola de carga esté
libre de manchas y agua.
Está prohibido colocar la columna de
carga dentro del automóvil durante la
carga.

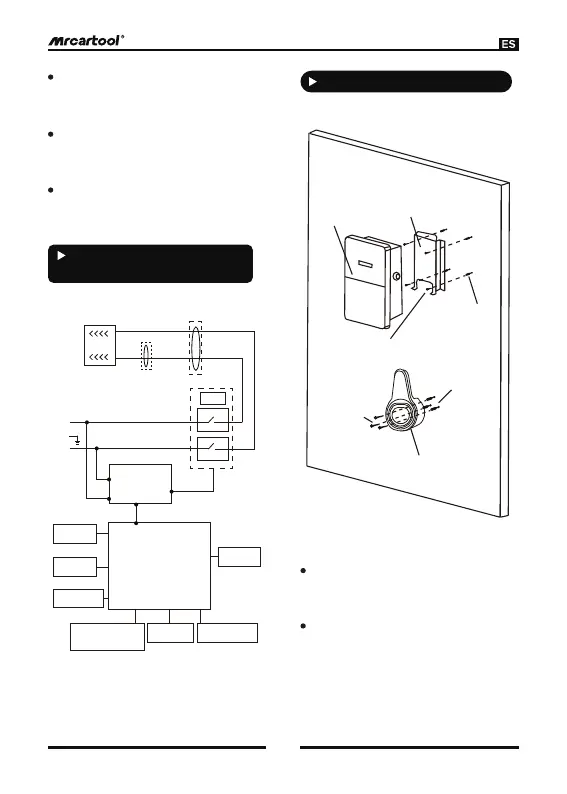

Diagrama esquemático
eléctrico
L
220V
PE
N
Lector de
tarjetas
Marquesina
Verificación de
conexión, guía de
control
Control principal
tablero
AC/DC
K1/K2
Transformador de corriente
de secuencia cero
Transformador
de corriente
Pistola de carga
23
Módulo de
suministro de
energía
Detección
de corriente
Detección de
corriente de fuga
Adquisición de
voltaje
Parada de
emergencia
Relé de
salida
Instalación de la columna
Paso 1: Haga una base de cemento
de acuerdo a los planos e instale
tornillos de expansión (M8*80).
Paso 2: Fije la columna en la base de
cemento (Nota: primero pase el cable
a través de la columna, luego fíjelo).
Diagrama de instalación
Montaje en pared
Pila de carga
Tablero posterior
montado en la pared
Gancho de cable
de pistola
4*tornillos
autorroscantes
de acero
inoxidable
4*tubos de
expansión de
plástico de φ6
3*tubos de
expansión de
plástico de φ6
3*tornillos
autorroscantes
de acero
inoxidable
