Le fil de terre (PE) doit être correcte-
ment relié à la terre de manière fiable.
S'assurer que l'interrupteur d'arrêt
d'urgence est activé après la mise
sous tension.
Avant la charge, s'assurer que la
pointe du pistolet de charge est
exempte de taches et d'eau.
Il est interdit de placer la borne de
recharge à l'intérieur de la voiture
pendant la charge.

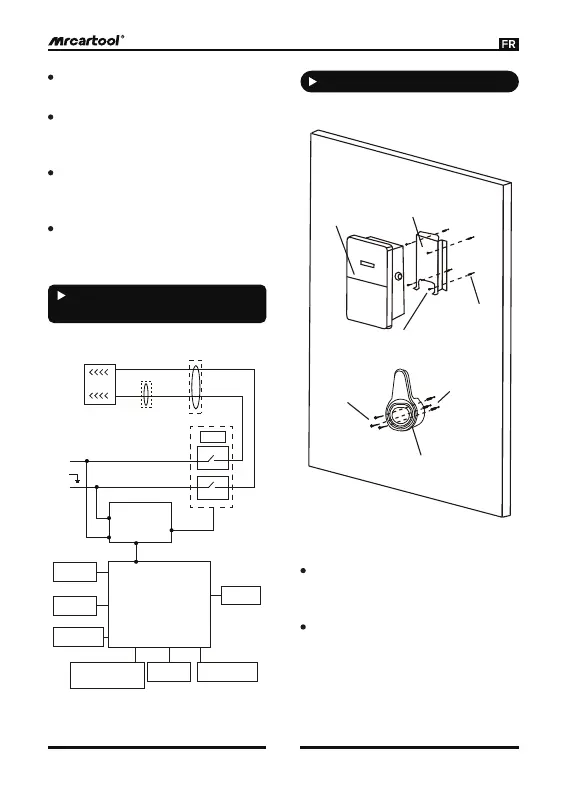

Diagramme schématique
électrique
16
L
220V
PE
N
Lecteur
de carte
voyant
Vérification de la
connexion, guide
de contrôle
Tableau de
commande
principal
tableau
AC/DC
K1/K2
Transformateur de
courant à séquence nulle
Pistolet de charge
Transformateur de
courant
Module
d'alimentation
électrique
Détection
de courant
Détection de
courant de fuite
Acquisition de
tension
Arrêt
d'urgence
Relais de
sortie
Installation de la colonne
Étape 1: Réalisez une base en ciment
selon les dessins et installez des vis
d'expansion (M8*80).
Étape 2: Fixez la colonne sur la
fondation en ciment (Remarque:
faites d'abord passer le câble à
travers la colonne, puis fixez-le).
Diagramme d'installation
Montage mural
Pile de charge
Plaque arrière
murale
Crochets de
câble de pistolet
4vis autotaraudeuses
en acier inoxydable
4chevilles
d'expansion en
plastique de φ6
3chevilles
d'expansion en
plastique de φ6
3vis autotarau-
deuses en acier
inoxydable
