Assicurarsi che l'interruttore di emer-
genza sia attivato dopo l'accensione.
Prima di effettuare la ricarica, assicur-
arsi che la punta della pistola di
ricarica sia priva di macchie e acqua.
È vietato posizionare la colonnina di
ricarica all'interno dell'auto durante la
ricarica.

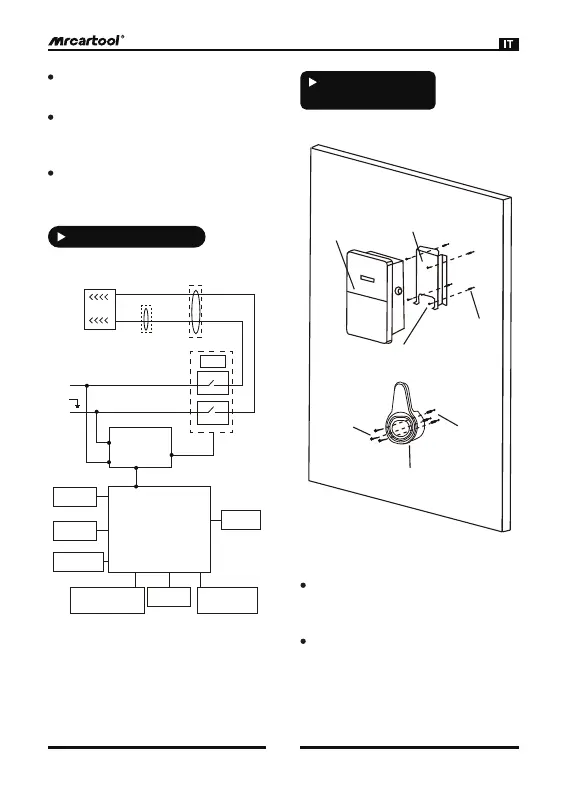

Schema elettrico
L
220V
PE
N
Lettore di
schede
Spia
Controllo della
connessione, guida
di controllo
Scheda di
controllo
principale
AC/DC
K1/K2
Trasformatore di corrente
a sequenza zero
Trasformatore di
corrente
Pistola di ricarica
30
Modulo di
alimentazione
Rilevazione
di corrente
Rilevazione di
corrente di
dispersione
Acquisizione
di tensione
E-stop
Relè di
uscita
Installazione della colonna
Passo 1: Realizzare una base in
cemento secondo i disegni e
installare viti di espansione (M8*80).
Passo 2: Fissare la colonna sulla base
di cemento (Nota: far passare prima il
cavo attraverso la colonna, quindi
fissarlo).
Diagramma di
installazione
Montaggio a parete
Stazione di
ricarica
Pannello posteriore
montato a parete
Gancio per cavo
di pistola
4*viti autofilettanti
in acciaio inossidabile
4*tubi di
espansione in
plastica di φ6
3*tubi di
espansione in
plastica di φ6
3*viti
autofilettanti
in acciaio
inossidabile
