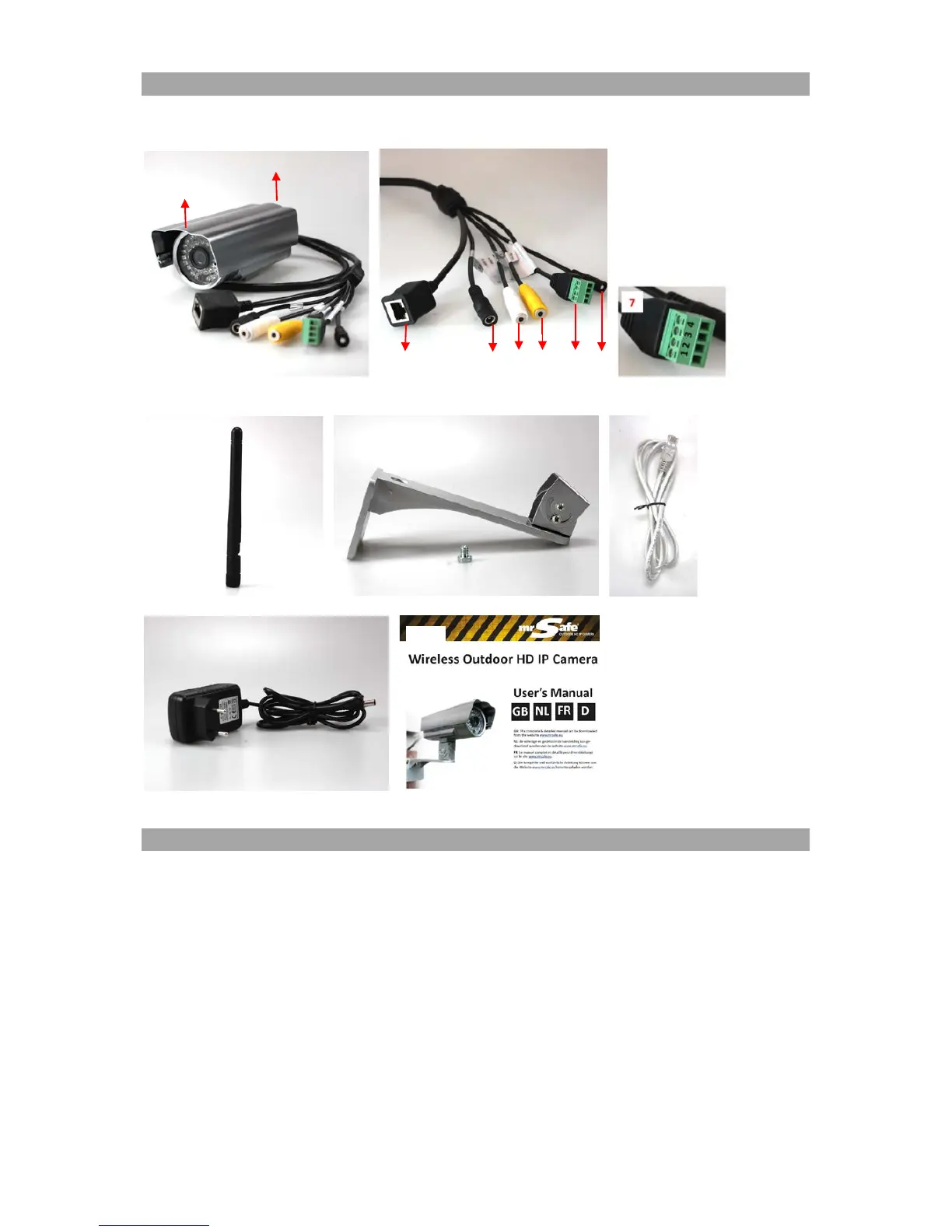

TEILE & FUNKTIONEN
BILD I
BILD II
1. Outdoor IP-Kamera
9. Antenne
2. Antennenanschluss
10. Montagehalterung + Schrauben
3.
Netzwerkanschluss 11. Netzwerkkabel
4. Stromanschluss
12. Netzteil
5. Audio out-anschluss
13. Kurzanleitung
6. Audio in-anschluss
7. Anschluss für den Alarm
Anschlüsse 1 & 2 = OUTPUT / 3 & 4 = INPUT
8. Reset button
