3.2 电气安装
电气连接说明
探测器的安装必须符合适用的规章制度，否则无法保证其安全操作。
探测器供电电源是24V直流电。
电缆要求：
- 始终选用适当的电缆类型和直接作为输入电源及输出信号的接线。建议使用
电缆的线径为1mm
2
~2.5mm
2
或者14 AWG~16 AWG。
- 必须给探测器使用屏蔽电缆。如果不使用屏蔽电缆，将不能保证达到探测器
设计的抗干扰性能。
- 始终遵守最大电缆长度和横截面的要求（见6.2节）。
- 水或杂质会通过电缆渗透进入探测器。在危险区域，建议将探测器入口前的那部分电
缆绕成一个圈，或略微弯折电缆，防止水进入探测器。
10

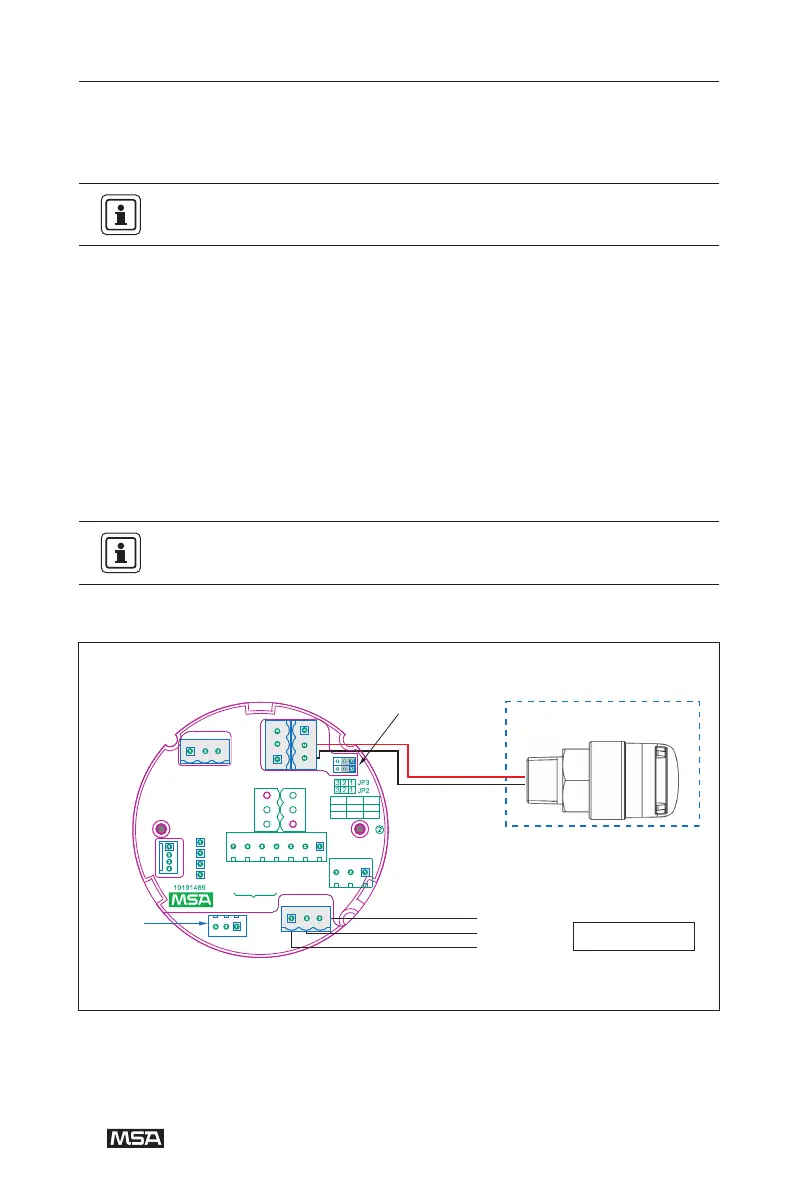

图5-1 GTYQ-DF-8500 PR 内部接线示意图（低报警继电器配置为有源输出）
电气连接请见下图及下表
探头接口
Sensor Connector
虚线内的物料可选
Material in the dashed
line rectangle is
optional
控制器 Controller
声光警报器
Alarm Device
24V+
24V-
4~20mA
红线Red
黑线Black
有源跳线
常闭 公共端 常开
NC COM NO
常开
公共端
常闭
NO
COM
NC
常闭
公共端
常开
NC
COM
NO
4-20mA
24V-
24V+
485B
485A
24V-
24V+
4~20mA
24V-
24V+
5V+
TXD
RXD
GND
P3
P4
P5
Remote
Sensor
P6
P2 P1
故障继电器
FAULT RELAY
高报继电器
H-ALARM
低报继电器
L-ALARM
JP2
1-2
2-3
JP3
1-2
2-3
有源
无源
GTYQ-DF-8500 PR工业及商业用途点型可燃气体探测器GTYQ-DF-8500 PR工业及商业用途点型可燃气体探测器
