INSTALLATION INSTRUCTIONS 11
MSD WWW.MSDPERFORMANCE.COM • (915) 855-7123 • FAX (915) 857-3344

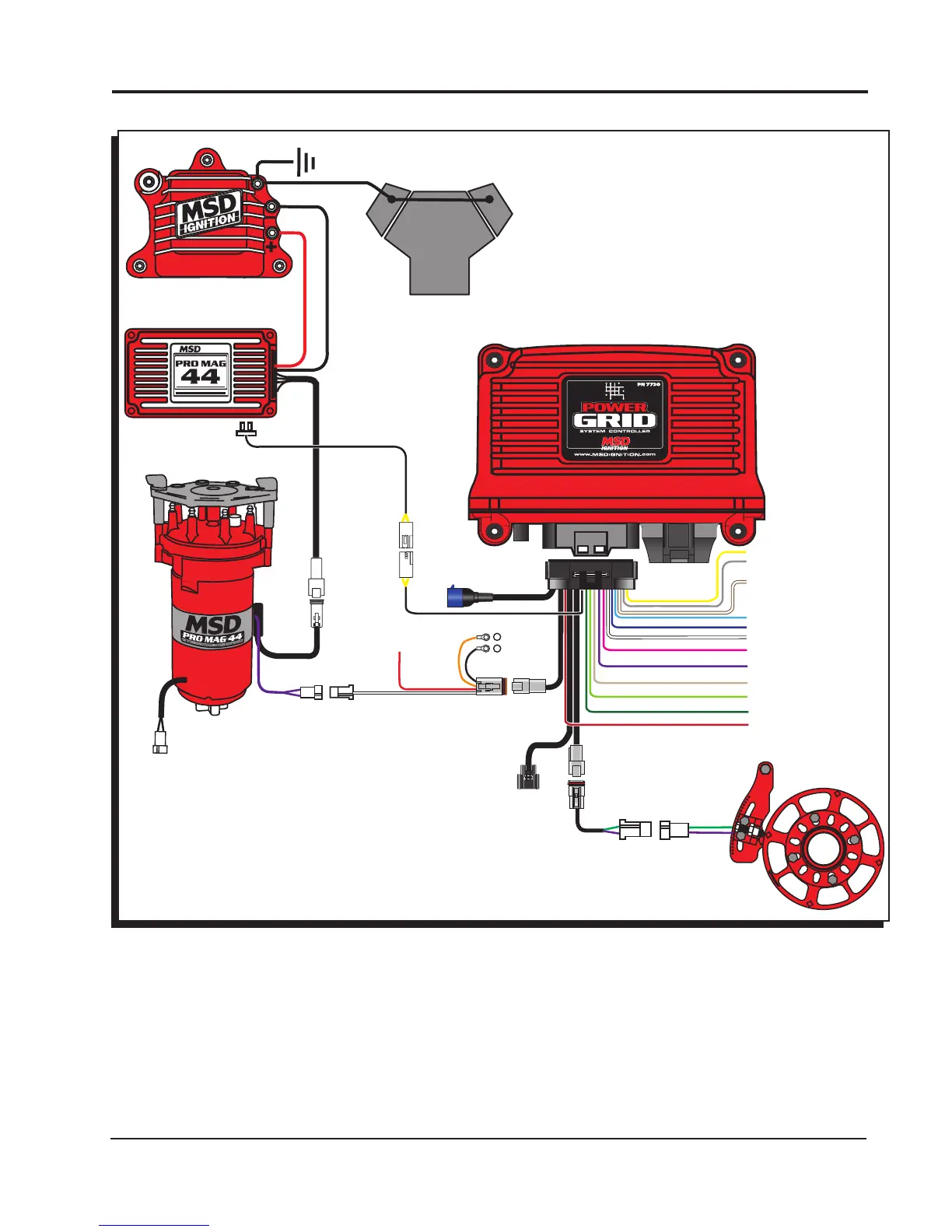

Figure 5 Wiring the Power Grid Controller to Pro-Mag.
V-NET
CABLE
MSD
CAN
LEGACY
IGNITION
RED - SWITCHWED IGNITION 12
V
GREEN - STEP 5
LT. GREEN - STEP 4
TAN - STEP 3
VIOLET - STEP 2
PINK - STEP 1
BLUE - LAUNCH
LT. BLUE - BURN OUT
BRN/WHITE - RPM/TIME SWITCH
WHITE - POINTS IN (NOT USED)
GRAY - TACH
YELLOW - SHIFT LIGHT
GREEN
GREEN
VIOLET
VIOLET
RED
NOT USED
WHITE
ORANGE
BLACK
MSD RPM
RECEPTICAL
VIOLET
NOT USED
IGNITION
BLACKRED
CHASSIS
GROUND
TO GROUND
ON CYLINDER HEAD
+
-
BATTERY
POSITIVE
BATTERY
NEGATIVE
