Ru-11
Русский

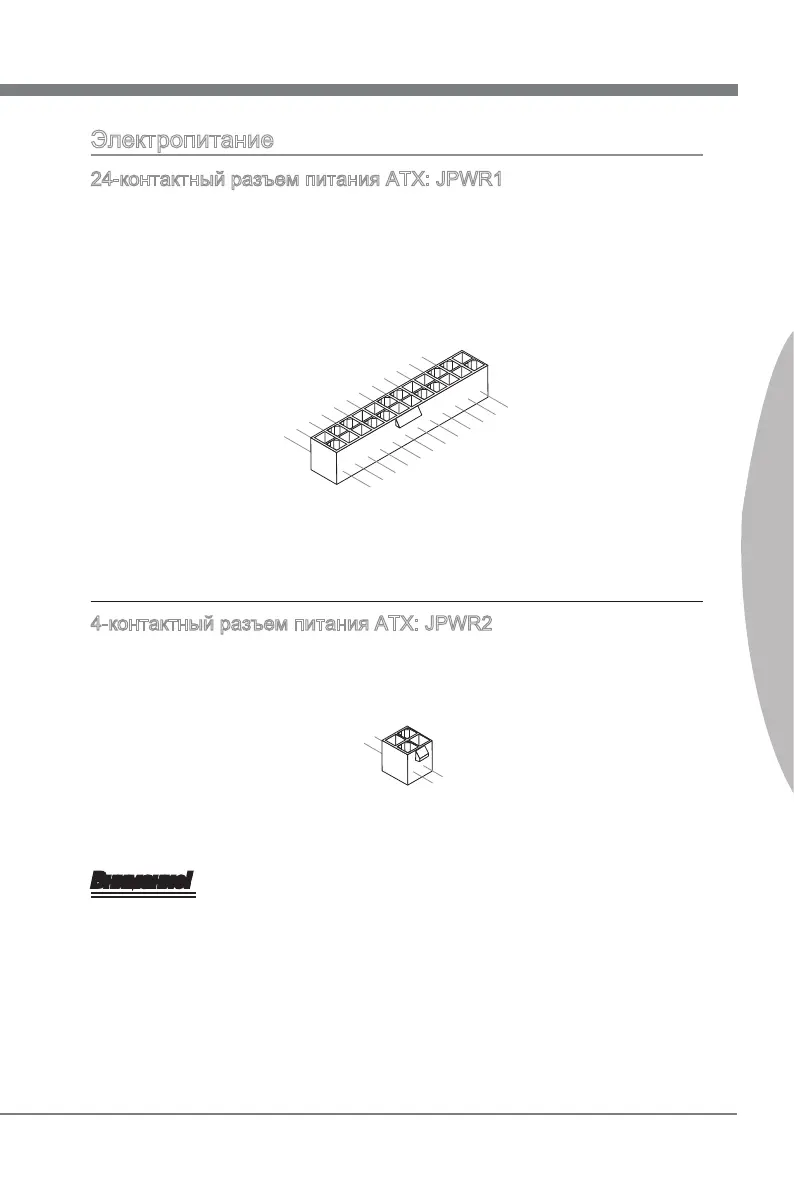

Электропитание
24-контактный разъем питания ATX: JPWR1
Этот разъем позволяет подключить 24-контактный разъем питания ATX. Перед
подключением источника питания убедитесь, что его контакты и разъем на плате
правильно сориентированы. Затем плотно вставьте его в разъем на системной
плате.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
4-контактный разъем питания ATX: JPWR2
Данный разъем используется для подачи питания на процессор.
4.+12V
2
.Ground
3.+12V
1
.Ground
Внимание!
Убедитесь в том, что все разъемы подключены к источникам питания ATX для
стабильной работы системной платы.
