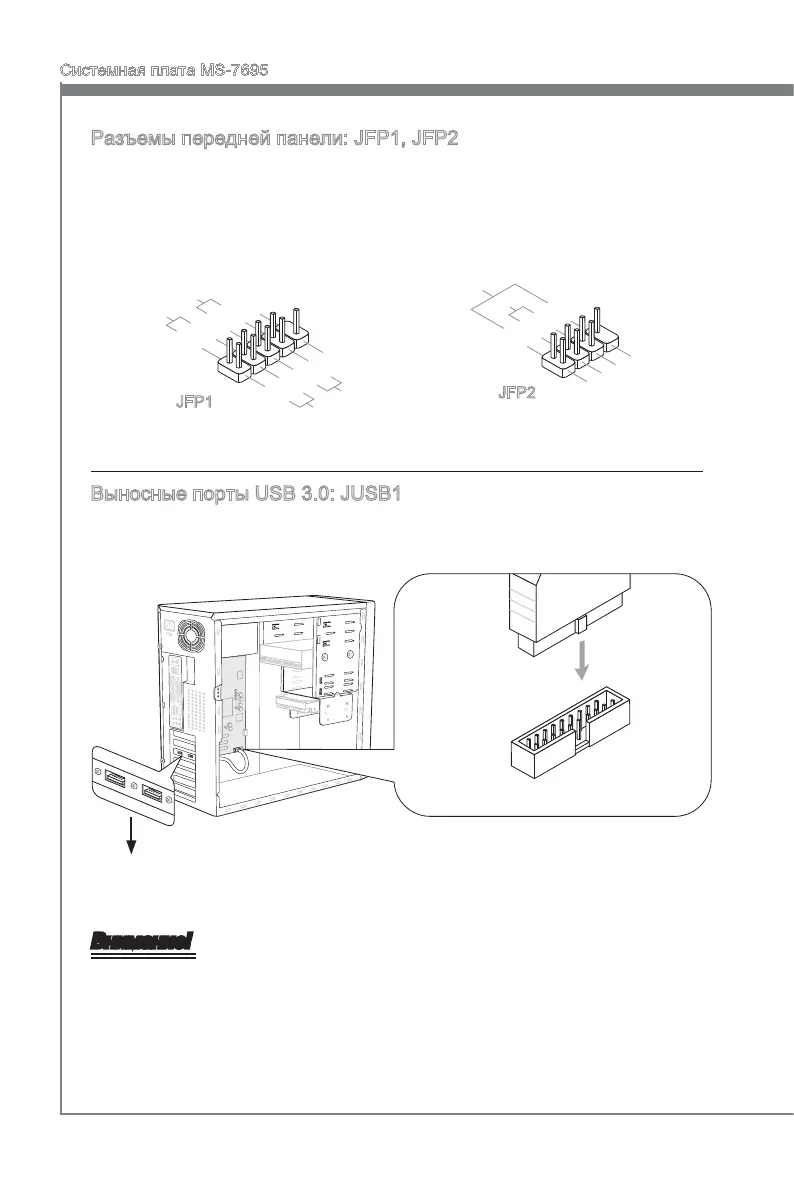

Ru-16
Системная плата MS-7695
Разъемы передней панели: JFP1, JFP2
Эти разъемы используются для подключения кнопок и индикаторов,
расположенных на передней панели корпуса. Разъем JFP1 соответствует
стандартам Intel
®
Front Panel I/O Connectvty Desgn.
1
.Ground
3.Suspend
LE
D
5.Power
LE
D
7.No
Pi
n
8.
+
6.
-
4.
+
2.
-
Buzzer
S
peaker
JFP1
JFP2
Выносные порты USB 3.0: JUSB1
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
115V
* Размещение системной платы на рисунке приведено только для примера.
Выносная планка USB 3.0
(опционально)
Внимание!
Помните, что во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Для использования устройства USB 3.0, оно должно быть подключено к порту
USB 3.0 через (опциональный) USB 3.0-совместимый кабель.
