Vue d󾙓ensemble des composants

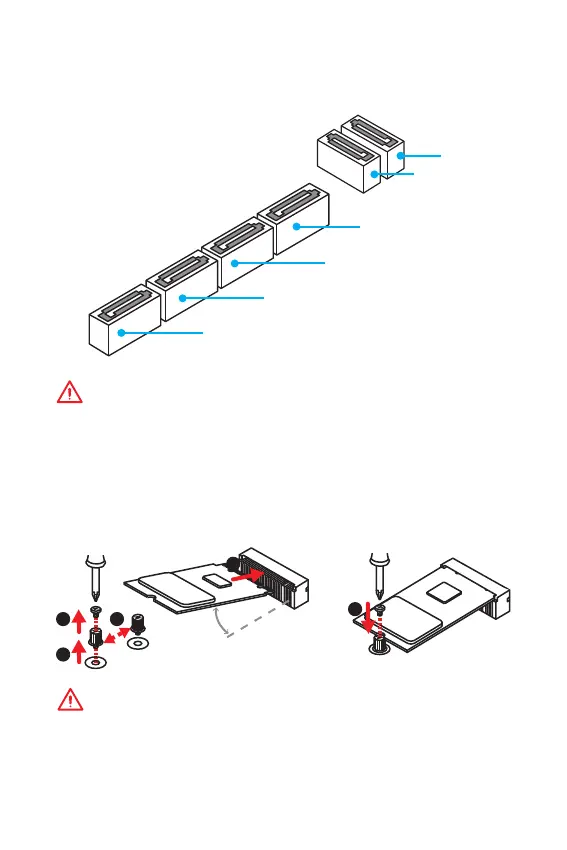

SATA1~6: Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA2
SATA1
SATA3
SATA4
SATA5
SATA6
Important
y Veuillez ne pas plier les câbles SATA à 90 car cela pourrait entraîner une perte de
données pendant la transmission.
y Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d󾙓espace.
M2_1: Slot M.2 (Touche M)
Installer le disque dur M.2 dans le slot M.2 comme indiqué ci-dessous.
1
2
3
4
5
Important
La technologie Intel
®
RST supporte seulement un SSD M.2 PCIe avec une mémoire
ROM UEFI et non avec une mémoire ROM Legacy.
