MSI B250M PRO OPT BOOST - ATX_PWR1, CPU_PWR1: Connecteurs D Alimentation; JCOM1: Connecteur de Port Série

11
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

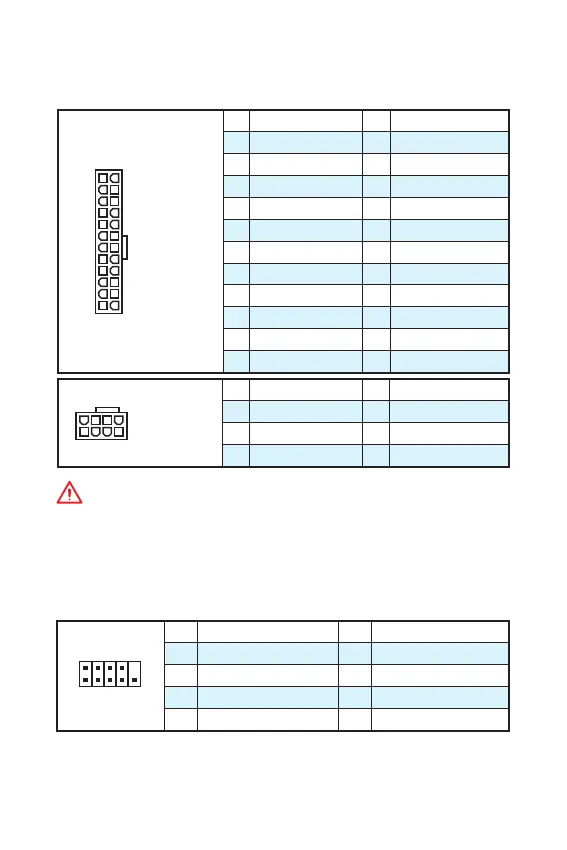

ATX_PWR1, CPU_PWR1: Connecteurs d󾙓alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
24
13
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
Important
Veuillez vous assurer que tous les câbles d󾙓alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
5
4 1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
JCOM1: Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
