MSI B365M PLUS

11
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

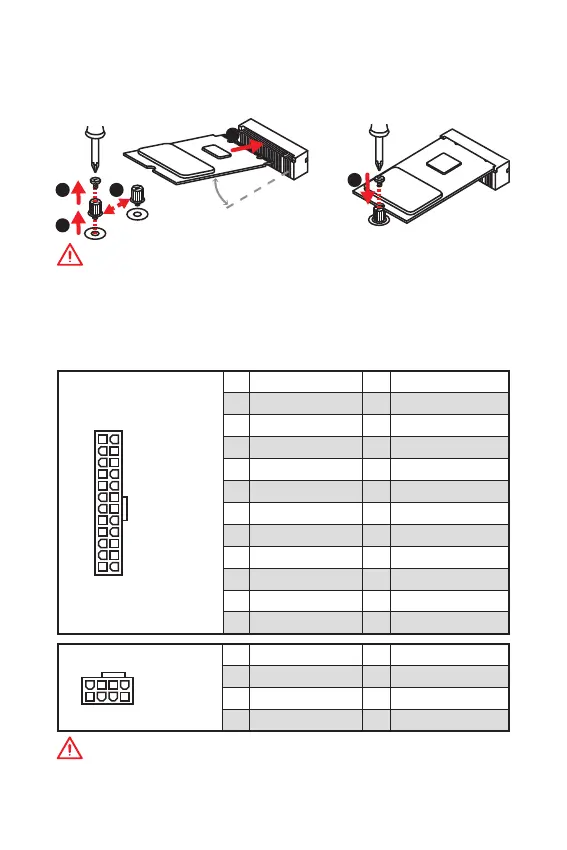

ATX_PWR1, CPU_PWR1 : Connecteurs d󾙓alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
Important
Veuillez vous assurer que tous les câbles d󾙓alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
1
2
3
4
5
Important
y La technologie Intel
®
RST supporte seulement un SSD M.2 PCIe avec une mémoire
ROM UEFI.
y Intel
®
Optane™ Memory Ready.
30
M2_1 : Slot M.2 (Touche M) (B365M PRO-VD, B365M PRO-VH,
B365M PLUS)
Installer le disque dur M.2 dans le slot M.2 comme indiqué ci-dessous.
