Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

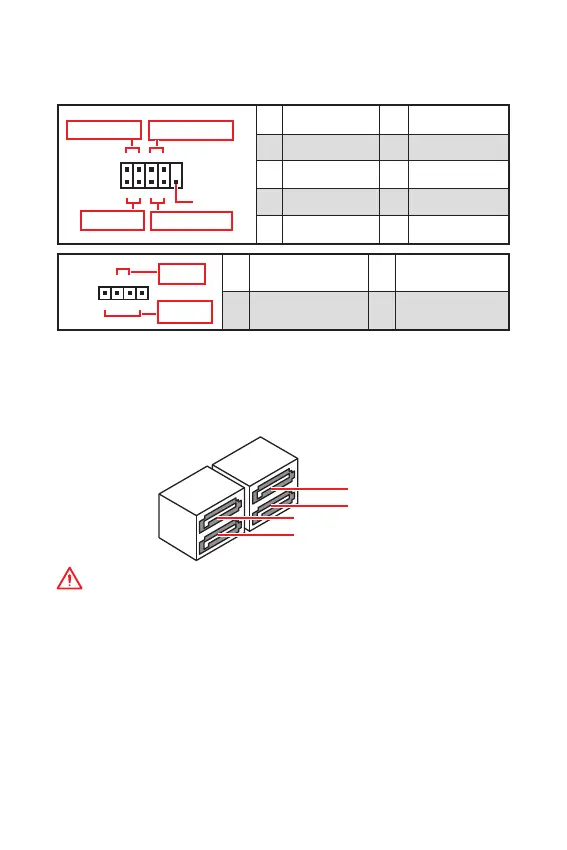

SATA1~4 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA3
SATA4
SATA1
SATA2
Important
y Veuillez ne pas plier le câble SATA à 90 car cela pourrait entraîner une perte de
données pendant la transmission.
y Le câble SATA dispose de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d󾙓espace.
JFP1, JFP2 : Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
JFP1
Reserved
++
+
+
--
-
-
Power LED
HDD LED
Reset Switch
Power Switch
1
2
10
9
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
+
+
-
-
Speaker
Buzzer
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
