16
Übersicht der Komponenten

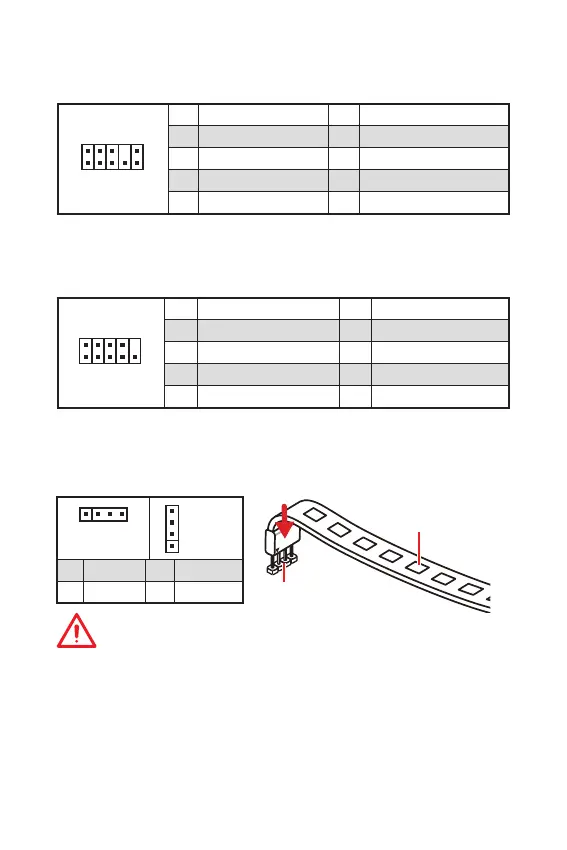

JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
1
JRGB1, JRGB2: RGB LED Anschlüsse
Mit diesen JRGB1/JRGB2 Anschlüsse können Sie den 5050 RGB-LED-Streifen (12 V)
anschließen.
Wichtig
y
Der JRGB1/ JRGB2 Anschluss unterstützt bis maximal 2 Meter 5050 RGB LED
Streifen (12V/G/R/B) mit der maximalen Leistung von 3 A (12 V).
y
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
y
Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
JRGB1/ JRGB2
5050 RGB LED Streifen 12V
1
JRGB1
1
JRGB2
1 +12V 2 G
3 R 4 B
