16
Компоненты материнской платы
M2_1~2: Разъемы M.2 (Ключ M)
1
2
3
30°

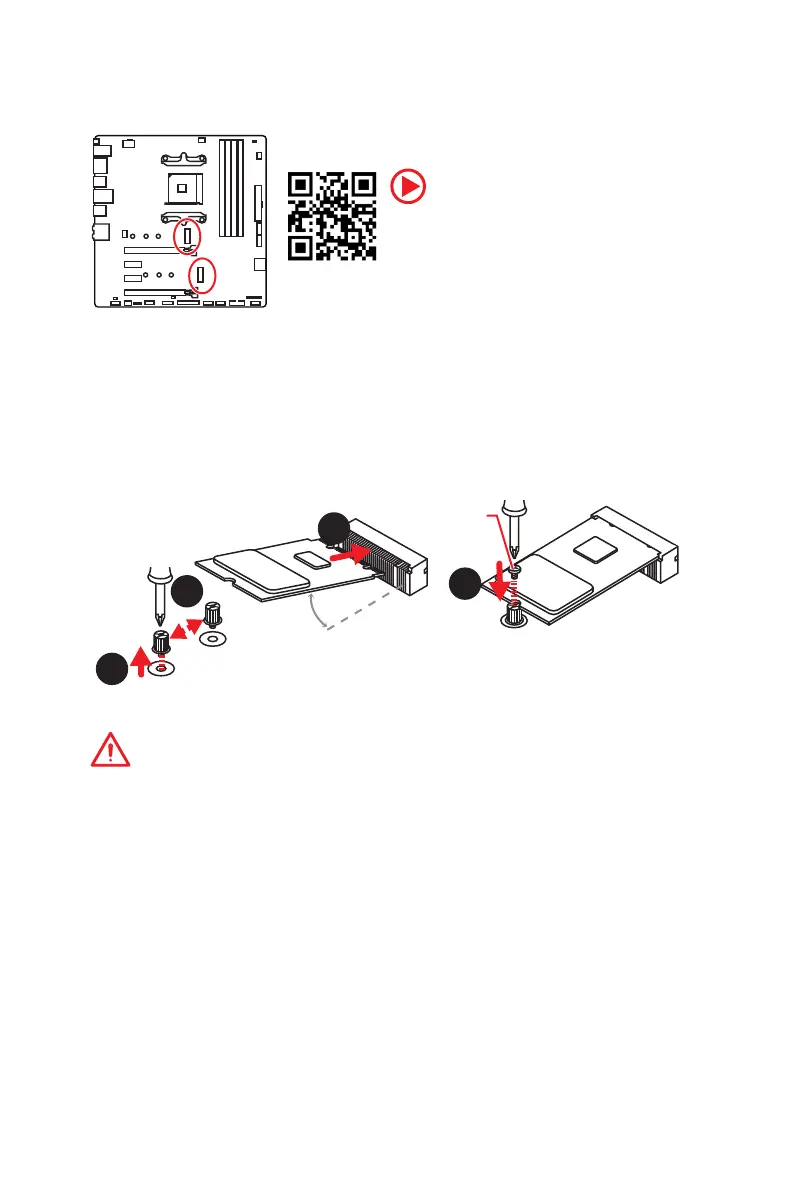

Установка M.2 SSD
1. Выкрутите стойку для крепления
M.2 модуля из материнской платы.
2. Закрутите стойку для крепления M.2
модуля в подходящее отверстие, в
соответствии с длиной вашего M.2
SSD.
3. Вставьте M.2 SSD в разъем
М.2 под углом 30 градусов.
4. Закрепите M.2 SSD с
помощью прилагаемого
винта для M.2.
4
Видео Инструкция
Смотрите видео, чтобы узнать как
использовать модуль M.2.
http://youtu.be/JCTFABytrYA
Внимание!
Слот PCI_E4 будет недоступен при установке M.2 SSD в разъем M2_2.
Прилагаемый
винт для M.2
M2_1
M2_2
