16
Vue d’ensemble des composants
M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
1
2
3
30°

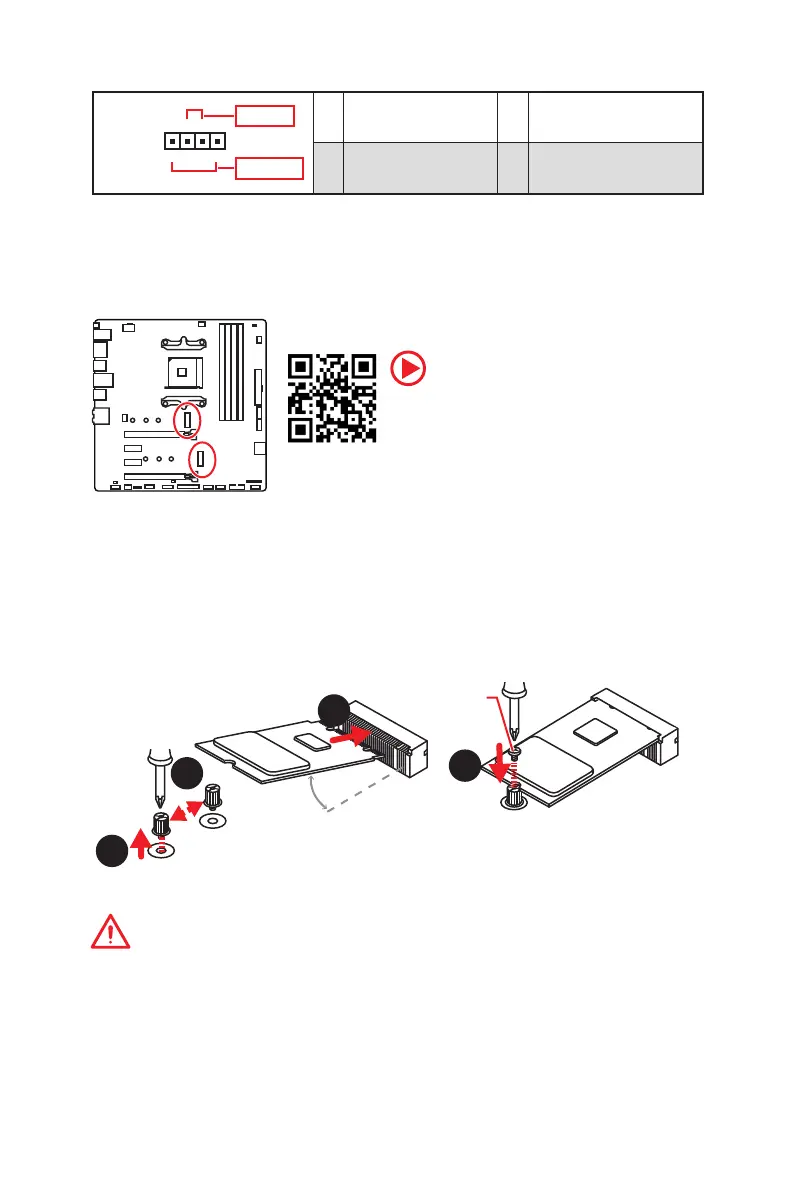

Installation du SSD M.2
1. Desserrez la vis M.2 de la carte mère.
2. Déplacez et fixez la vis M.2 à
l’emplacement approprié pour votre SSD
M.2.
3. Insérez votre SSD M.2 dans le
slot M.2 à un angle de 30 degrés.
4. Fixez le SSD M.2 avec la vis M.2
fournie.
4
Vis M.2
fournie
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur
l’installation du module M.2.
http://youtu.be/JCTFABytrYA
1
JFP2
+
+
-
-
Speaker
Buzzer
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
Important
Le slot PCI_E4 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2.
