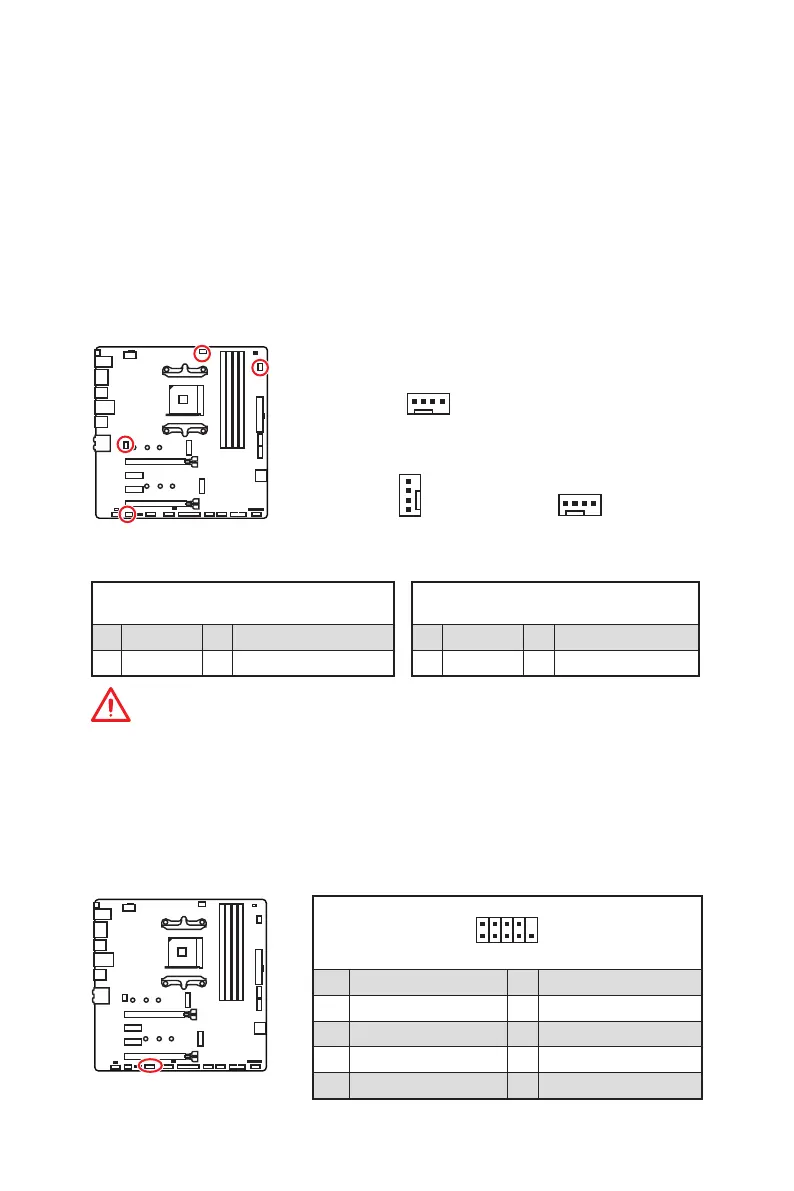

Компоненты материнской платы
CPU_FAN1, SYS_FAN1~3: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения. Поэтому, при подключении 3-х контактного (Non-PWM)
вентилятора к разъему для вентилятора PWM, скорость вентилятора всегда
будет максимальной. Работа такого вентилятора может оказаться достаточно
шумной.
Для настройки режима работы вентилятора вручную (PWM или DC),
следуйте указаниям ниже
. При режиме Auto, система будет автоматически
определить режим работы вентилятора
.
Разъем вентилятора с управлением
постоянным током по умолчанию
1
SYS_FAN1/ SYS_FAN2
1
SYS_FAN3
1
CPU_FAN1
Разъем вентилятора автоматического
определения режима управления
Назначение контактов разъема для режима
PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Внимание!
y В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
y Убедитесь, что вентиляторы работают правильно после выбора режима
PWM/ DC.
Назначение контактов разъема для подключения вентилятора
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем бракете.
