6.

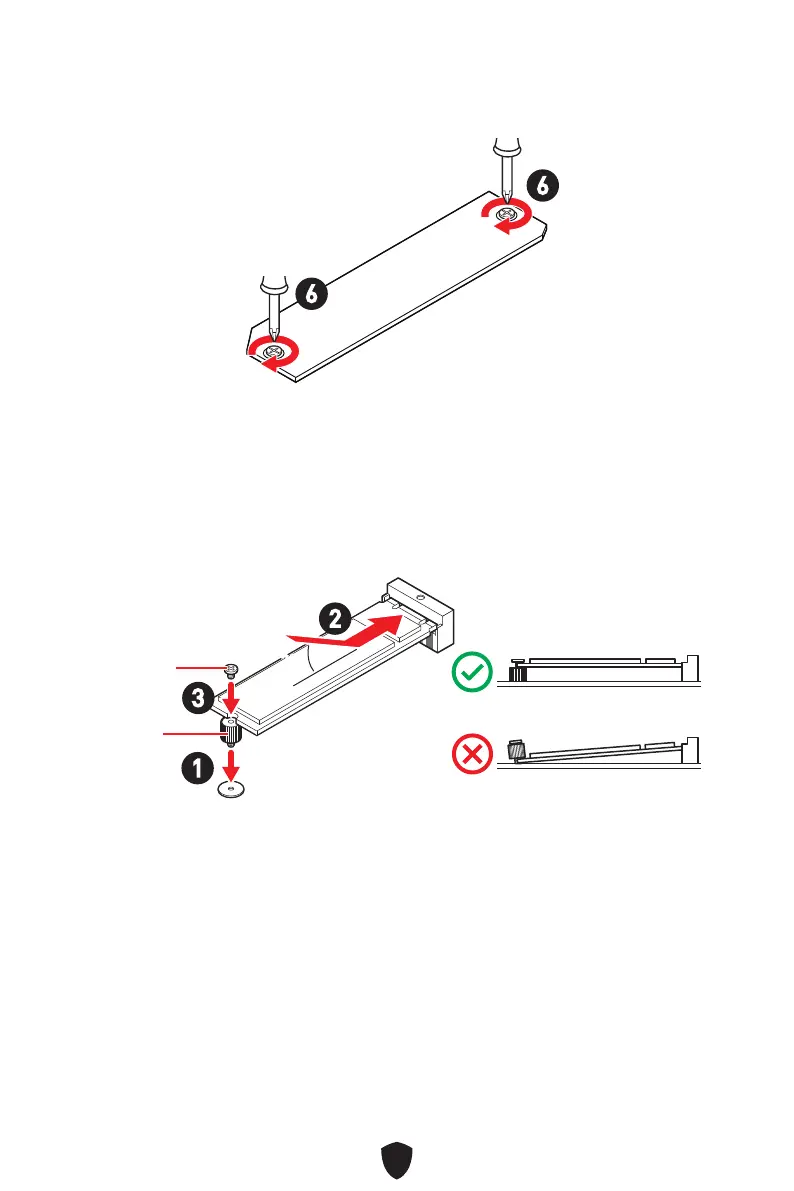

Put the M.2 SHIELD FROZR heatsink back in place and secure it.
6
6
For M2_2 slot
1.
Secure the supplied M.2 standoff according to your M.2 SSD length if need.
2.
Insert your M.2 SSD into the M.2 slot at a 30-degree angle.
3.
Secure the M.2 SSD in place with the supplied M.2 8.5H screw.
30º
30º
3
2
1
8.5H screw
Standoff
17
19
