MSI B75MA-P45 series User Manual

Ru-6
MS-7798 Системная плата

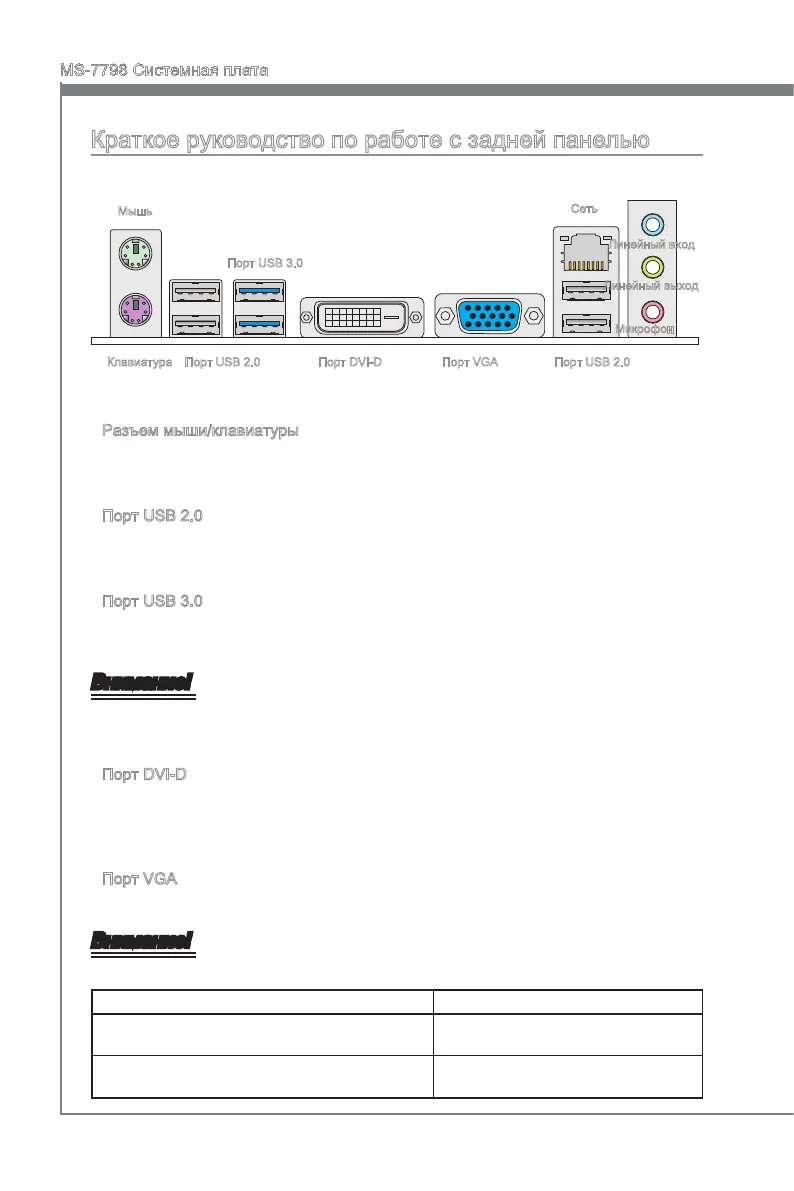

Краткое руководство по работе с задней панелью
Разъем мыши/клавиатуры
Стандартный разъем DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание!
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Внимание!
Эта платформа поддерживает функцию dual-dsplay (Два дисплея).
DVI+VGA
Режим расширения
(Расширение рабочего стола на два монитора)
◯
Режим «клонирование»
(Изображения на двух мониторах совпадают)
◯
▶
▶
▶
▶
▶
Линейный вход
Линейный выход
Микрофон
Порт USB 3.0
Сеть
Мышь
Порт USB 2.0 Порт VGAПорт DVI-DКлавиатура Порт USB 2.0

MSI B75MA-P45 series Specifications

General

Form Factor	Micro ATX
Chipset	Intel B75
Socket	LGA 1155
Max Memory	32GB
Memory Standard	DDR3 1600/1333/1066 MHz
PCI Express x16	1
SATA 6Gb/s	1
SATA 3Gb/s	5
Audio	Realtek ALC887
RAID Support	No
USB 3.0	2 x USB 3.0
USB 2.0	8 x USB 2.0
LAN	Realtek 8111E
PCI Express x1	2
