MSI B75MA-P45 series User Manual

Ru-22
MS-7798 Системная плата

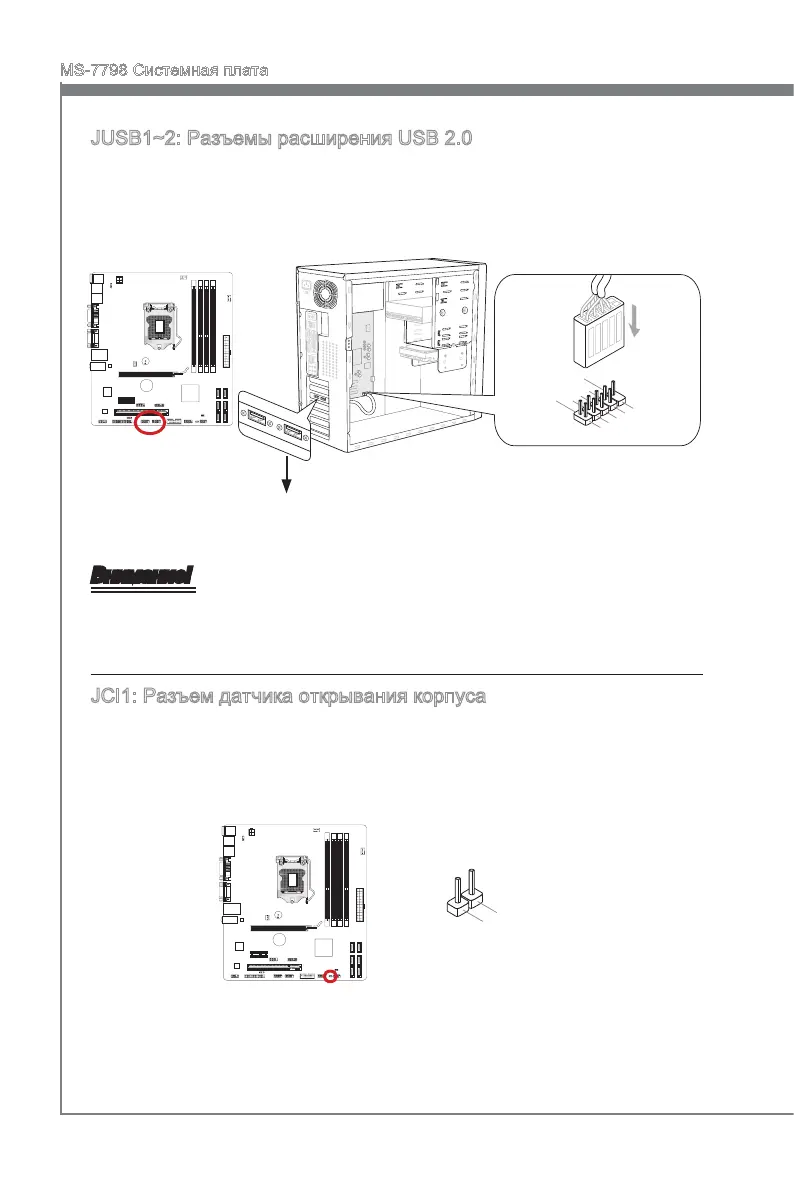

JUSB1~2: Разъемы расширения USB 2.0
Этот разъем служит для подключения таких высокоскоростных периферийных
устройств, как жесткие диски с интерфейсом USB, цифровые камеры, МРЗ
плееры, принтеры, модемы и т. д.
115V
1. VC
C
3. USB0
-
10 .NC
5. USB0
+
7
.G roun d
9. No
Pi n
8
.G roun d
6. USB1
+
4. USB1
-
2. VC
C
* Размещение системной платы на рисунке
приведено только для примера.
Кронштейн USB 2.0 (дополнительно)
Внимание!
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
JCI1: Разъем датчика открывания корпуса
К этому разъему подключается кабель датчика, установленного в корпусе. Этот
датчик срабатывает при вскрытии системного блока. Система запоминает это
событие и выдает предупреждение на экран. Для отключения предупреждения
необходимо удалить записанное событие в настройках BIOS.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d

MSI B75MA-P45 series Specifications

General

Form Factor	Micro ATX
Chipset	Intel B75
Socket	LGA 1155
Max Memory	32GB
Memory Standard	DDR3 1600/1333/1066 MHz
PCI Express x16	1
SATA 6Gb/s	1
SATA 3Gb/s	5
Audio	Realtek ALC887
RAID Support	No
USB 3.0	2 x USB 3.0
USB 2.0	8 x USB 2.0
LAN	Realtek 8111E
PCI Express x1	2
