MSI H170M BAZOOKA

11
Компоненты материнской платы

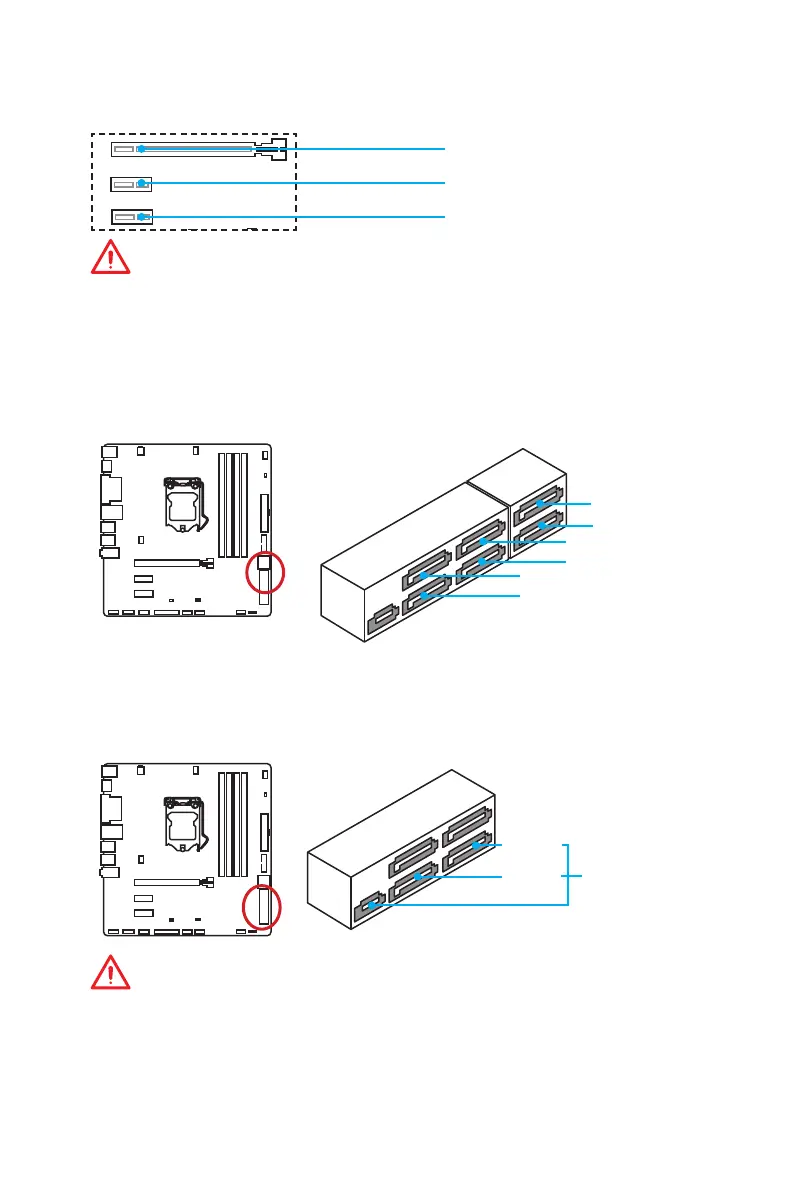

PCI_E1~3: Слоты расширения PCIe
PCI_E1: PCIe 3.0 x16 слот
PCI_E2: PCIe 3.0 x1 слот
PCI_E3: PCIe 3.0 x1 слот
Внимание!
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA5
SATA3
SATA2
SATA6
SATA4
SATA1
SE1_21: Разъем SATAe
Этот разъем представляет собой порт интерфейса SATAe (SATA Expreess). К
каждому порту можно подключить одно устройство SATAe или два устаревших
устройства SATA.
SATA1
SATA2
SATAe1
Внимание!
● Избегайте перегибов кабеля SATA или SATAe под прямым углом. В противном
случае, возможна потеря данных при передаче.
● Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
