MSI H170M BAZOOKA

11

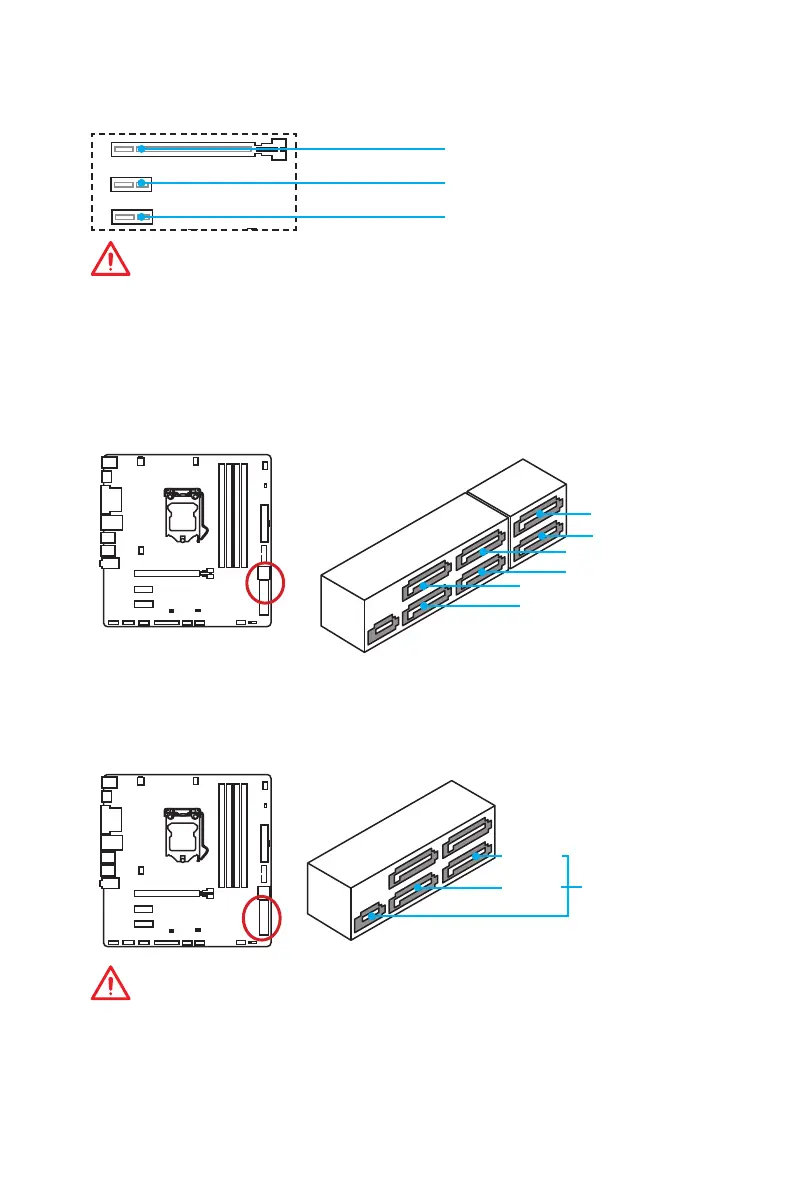

Übersicht der Komponenten
PCI_E1~3: PCIe Erweiterungssteckplätze
PCI_E1: PCIe 3.0 x16-Steckplatz
PCI_E2: PCIe 3.0 x1-Steckplatz
PCI_E3: PCIe 3.0 x1-Steckplatz
Wichtig
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
SATA5
SATA3
SATA2
SATA6
SATA4
SATA1
SE1_21: SATAe Anschluss
Dieser Anschluss ist ein SATAe (SATA Express) Schnittstellenmodul. Pro
SATAe Anschluss kann eine einzige SATA-Gerät oder zwei ältere SATA-Geräte
angeschlossen werden.
SATA1
SATA2
SATAe1
Wichtig
● Knicken Sie das SATA- oder SATAe-Kabel nicht in einem 90° Winkel. Datenverlust
könnte die Folge sein.
● SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
