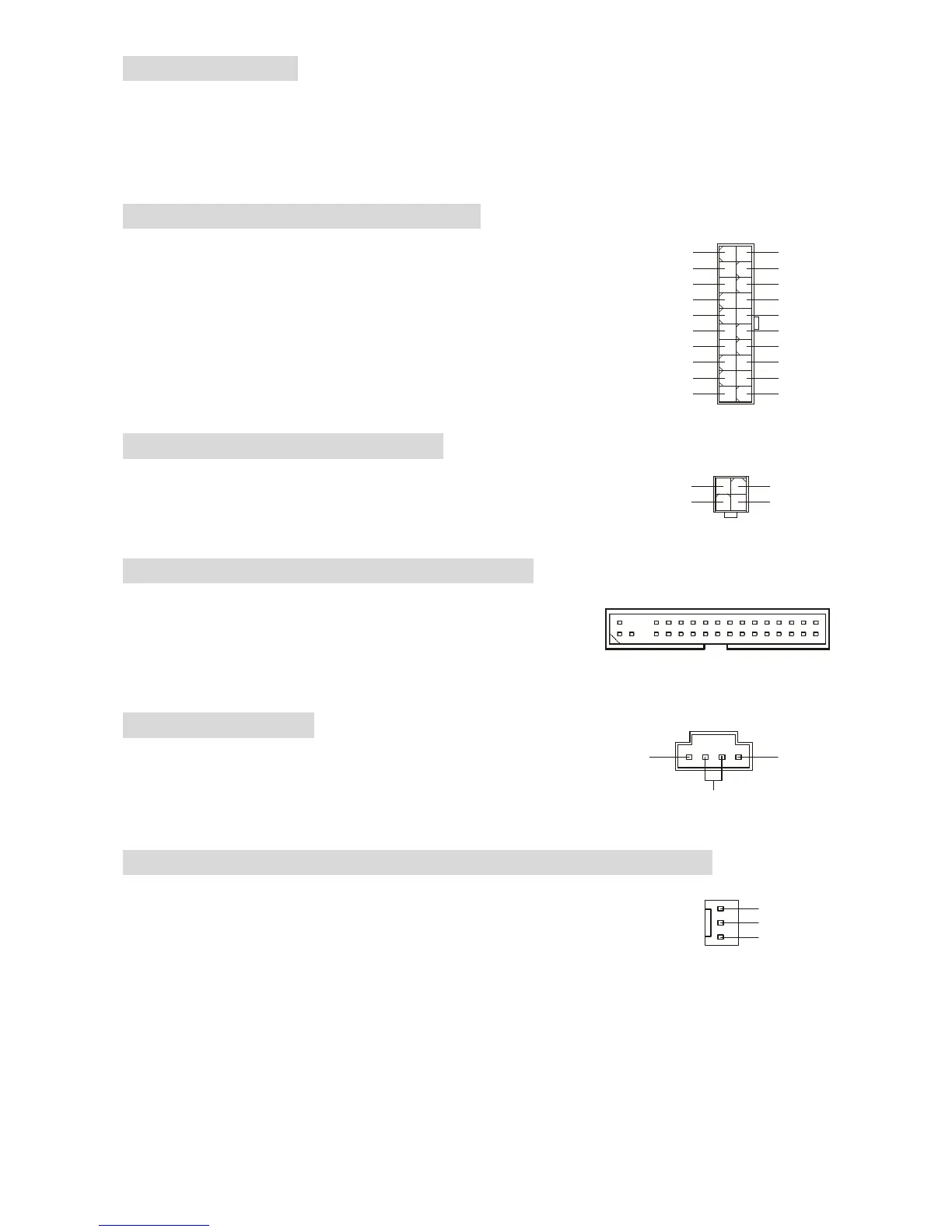

Stromversorgung
Das Mainboard unterstützt zur Stromversorgung ATX Netzteile. Bevor Sie den Netzteilstecker
einstecken, stellen Sie stets sicher, dass alle Komponenten ordnungsgemäß eingebaut sind, um
Schäden auszuschließen. Es wird ein Netzteil mit 300W oder mehr empfohlen.
ATX 20- Pin Stromanschluss: JWR1
Hier können Sie ein ATX Netzteil anschließen. Wenn Sie die
Verbindung herstellen, stellen Sie sicher, dass der Stecker in der
korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet
sind. Drücken Sie dann den Netzteilstecker fest in den
Steckersockel.
ATX 12V Stromanschluss: JPW1
Dieser 12V Stromanschluss wird verwendet, um die CPU mit
Strom zu versorgen.
Anschluss des Diskettenlaufwerks: FDD1
Das Mainboard verfügt über einen Standardanschluss für
Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder
2,88 MB Kapazität.
CD- Eingang: JCD1
The connector is for CD-ROM audio connector. Hier kann das
Audiokabel des CD-ROM Laufwerkes angeschlossen werden.
Fan Power Connectors: C_FAN1/S_FAN1/S_FAN2/NB_FAN1
Die Anschlüsse C_FAN1 (Prozessorlüfter S_FAN1/S_FAN2 (Systemlüfter)
und NB_FAN1 (Northbridgelüfter) unterstützen aktive Systemlüfter mit + 12V
und dreipoligem Stecker. Wenn Sie den Stecker mit dem Anschluss
verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V
verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden
werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware und
Steuerung der Lüfter versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese
Funktion zu nutzen.
