MSI weist darauf hin...
Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und 9 & 10 mit
sog. „Jumpern“ gebrückt werden, um die Signalausgabe auf die hinteren Audioanschlüsse
umzuleiten. Andernfalls ist der Line –Out Ausgang im hinteren Anschlussfeld ohne Funktion.

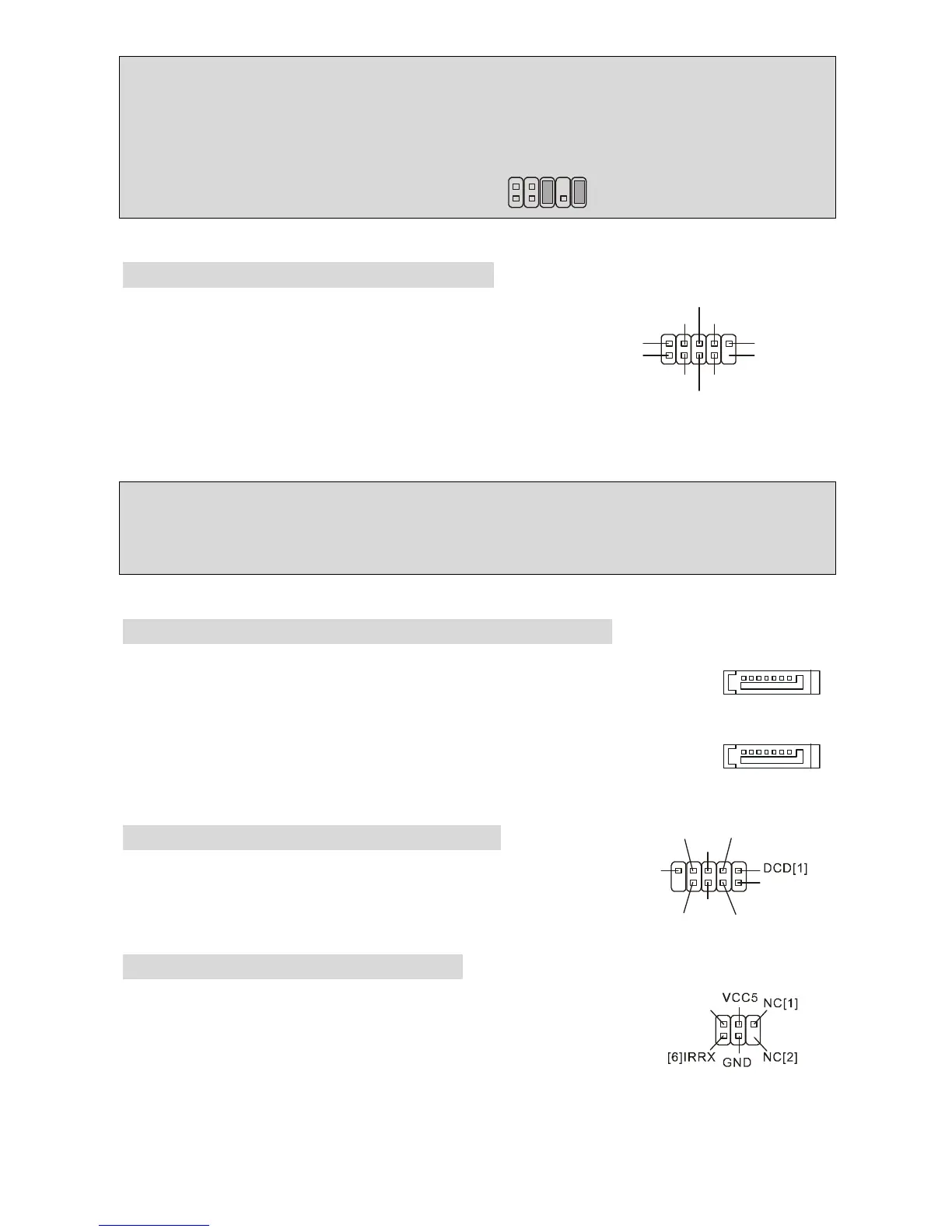

USB Vorderanschluss: JUSB1/JUSB2
Das Mainboard verfügt über zwei Standard- USB- 2.0- An-
schlüsse in Form der Stift- Blöcke JUSB1 und JUSB2. Die
USB 2.0 Technologie erhöht den Datendurchsatz auf
maximal 480Mbps, 40 mal schneller als USB 1.1, und ist
bestens geeignet, Hoch- geschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB
Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.
MSI weist darauf hin...
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung)
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
Serial ATA Festplatten Anschlüsse: SATA1/SATA2
Das Mainboard stellt zwei Hochgeschwindigkeits- Serial ATA Schnittstellen zur
Verfügung. Jede unterstützt Serial ATA der 1sten Generation mit einem
Datendurchsatz von 150 MB/s und erfüllt vollständig die Serial ATA 1.0
Spezifikationen. An jedem Serial ATA Anschluss kann eine Festplatte
angeschlossen werden.
Serieller Anschluss: JCOM1 (optional)
Das Mainboard bietet eine Serielle Schnittstelle als Stiftleiste
ausgeführt, die zum Anschluß sekundärer Serieller Geräte dient.
IrDA Infrarotmodul Stiftleiste: JIR1
Hier kann ein IrDA Infrarotmodul angeschlossen werden. Um die IR
Funktion verwenden zu können, muss diese im BIOS aktiviert werden.
JIR1 entspricht den Richtlinien des “Intel® Front Panel I/O Connectivity
Design Guide”.
