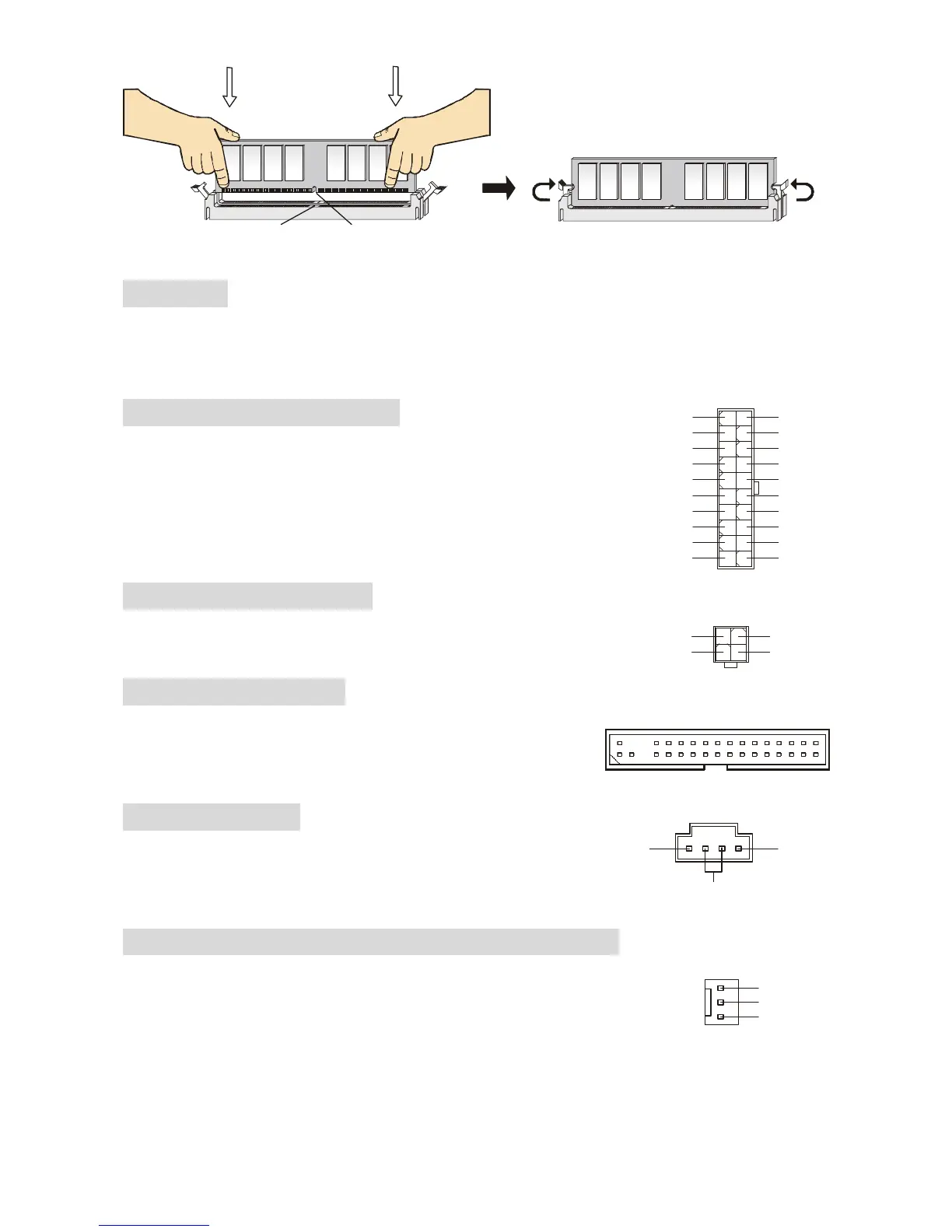

电源适配器
主板使用 ATX 结构的电源适配器给主板供电。在连接电源适配器之前，请务必确认所有的组件都
已正确安装，并且不会造成损坏。建议您使用功率为 300W 或以上的电源。
ATX 20-Pin 电源接口：JWR1
此接口可连接 ATX电源适配器。在 与 ATX 电源适配器相连时，请务必
确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。
将电源接头插入，并使其与主板电源接口稳固连接。
ATX 12V 电源接口：JPW1
此 12V 电源接口用于为 CPU 供电。
软盘驱动器接口：FDD1
主板提供了一个标准的软盘驱动器接口 FDD，支持 360K, 720K,
1.2M, 1.44M 和 2.88M 的软盘驱动器。
CD-In 接口：JCD1
此接口为 CD-ROM 的音频接口。
风扇电源接口：C_FAN1/S_FAN1/S_FAN2/NB_FAN1
C_FAN1（处理器风扇）、 S_FAN1/S_FAN2（系统风扇）和 NB_FAN1（北桥
风扇）支持+12V 的系统散热风扇，使用 3 -pin 接头。当您将接线接到风扇接
头时，请 注意红色线为正极，必须接到+12V，而黑色线是接地，必须接到 GND。
如果您的主机板有系统硬件监控芯片，您 必 须 使 用一个特别设计的支持速度侦测的风扇方可使用此
功能。
