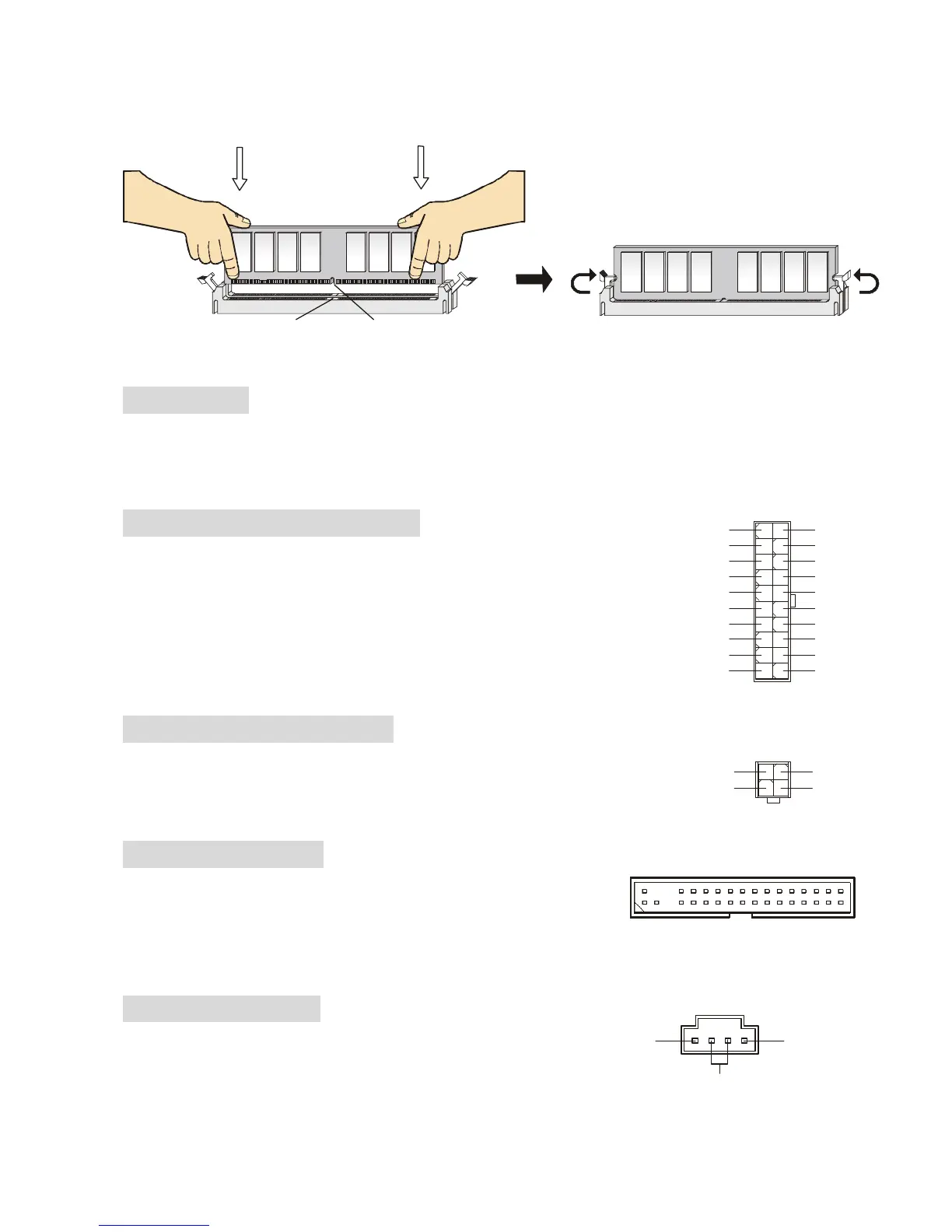

1. DDR DIMM 記憶體條的中央僅有一個缺口。
2. 將 DDR 記憶體垂直插入 DDR 插槽中，並確保缺口的正確位置。
3. DIMM 插槽兩邊的塑膠卡口會自動閉合。
Notch
Volt
電源功供應器
本主機板的電源系統支援 ATX電源。在插入電源連接器之前，請務必確認所有的零組件均安裝妥
善，以免造成損壞。我們建議您使用 300 瓦以上的電源供應器。
ATX 20-Pin 電源連接器：JWR1
此連接器讓您接上 ATX電源。連接 ATX 電源時，請確認電源插頭插入的方
向正確並對準腳位，然後將電源緊密地壓入連接器內。
ATX 12V 電源連接器：JPW1
12V 的電源連接器是供中央處理器使用。
軟碟機連接器：FDD1
本主機板提供了標準的軟碟機連接器，可以連接以下類型的軟碟
機：360KB、720KB、1.2MB、1.44MB 及 2.88MB。
CD-In 連接器：JCD1
此介面為 CD-ROM 的音訊介面。
1
10
11
20
+3.3V
+3.3V
-12V+3.3V
GNDGND
PS-ON#
+5V
GNDGND
GND+5V
GNDGND
-5V
PWR OK
+5V5VSB
+5V+12V
1
3
4
2
GND
12V
GND
12V
L
R
GND
