66
微星提醒您...
如果您不想連接到此面板音效連接器，則必須用跨接器將連接器上的第
5
、
6
、
9
及
10
腳短路，
以將音訊輸出導引至背板音效埠。否則，背板音效埠將會失去其功能。

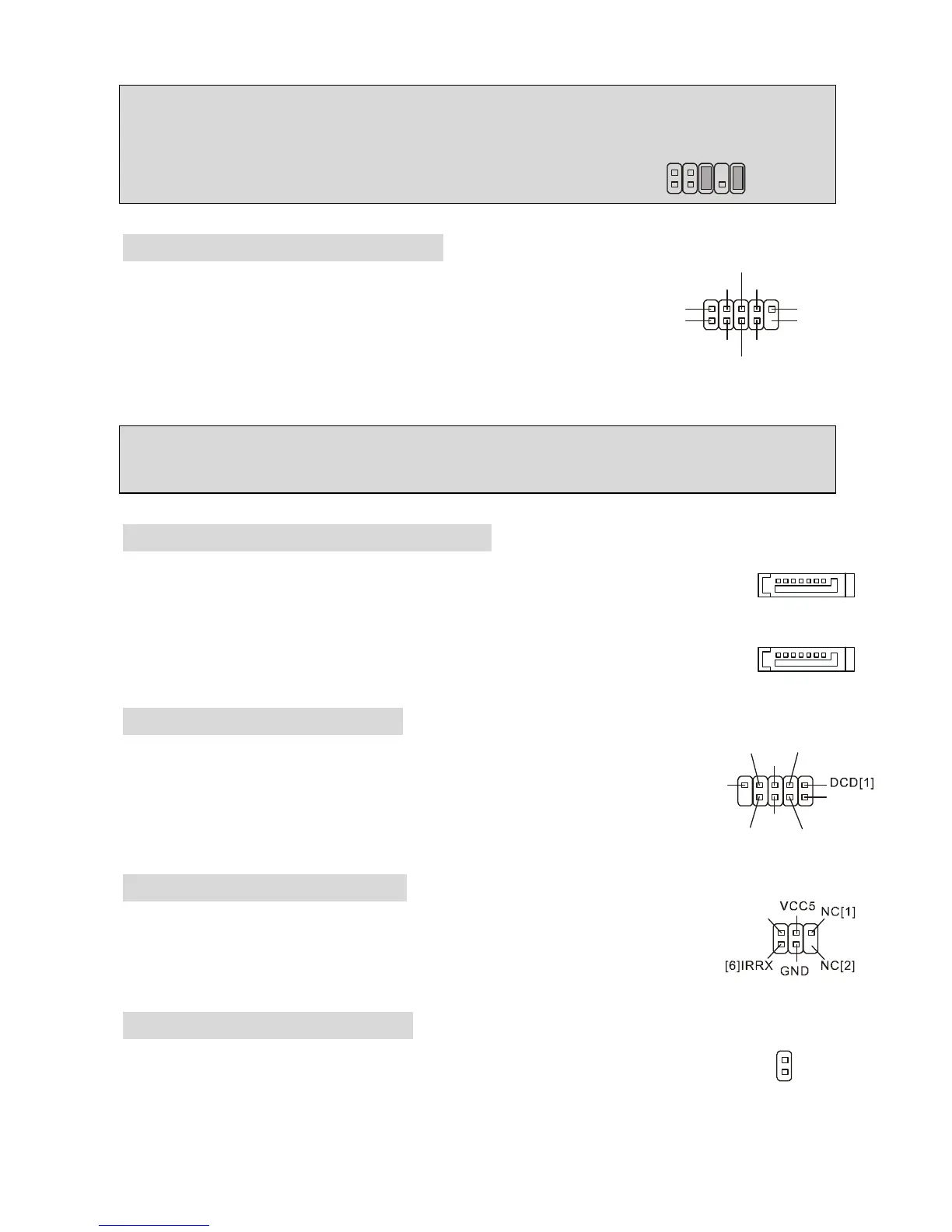

面板 USB 連接器：JUSB1/JUSB2
主機板提供兩個面板 USB2.0 連接器 JUSB1/JUSB2，其規格都符合
Intel 面板輸入／輸出設計指南。USB2.0 技術可大幅提昇資料傳輸速
率，最高可達 480Mbps，為 USB1.1 的 40 倍，適用於高速 USB 介
面的週邊裝置，例如：USB 硬碟、數位相機、MP3 播放器、印表機、
數據機及相關週邊裝置。
微星提醒您...
請注意，
VCC
和
GND
的針腳必須安插正確，否則會引起主機板的損毀。
Serial ATA 硬碟連接器：SATA1/SATA2
主機板支援 2 個序列連接器 SATA1&SATA2。SATA1 & SATA2 提供高速的 Serial ATA
介面連接埠。透過第一代 Serial ATA 的介面可提供高達 150 MB/s 的傳輸率，每個
Serial ATA 介面可連接一組硬碟機且均完全相容於 Serial ATA 1.0 的規範。
序列埠連接器：JCOM1 (選配)
主板提供 1 個串列針腳 JCOM1，它是 16550A 高速通信埠的針腳。序列埠可
收發 16 bytes FIFO，可用來連接串列滑鼠或其他串列設備。
IrDA 紅外線模組連接器 : JIR1
這個連接器可讓您連接一個 IrDA 紅外線模組。您 必 須 透 過 BIOS 設定才能夠使用
紅外線功能。JIR1 的規格符合 Intel® 前面板輸入/輸出設計指南。
機殼入侵開關連接器：JCASE1
此接頭可與一個 2-pin 機殼開關相連。如果機殼被打開了，此接頭會短接，系統會記錄
此狀態，並在螢幕上顯示警告資訊。要消除這一警告資訊，您必須進入 BIOS 設定工具
清除此記錄。
(2)VCC
USB1- GND
GND
USB0-
