はじめに
この度は K8N Neo V2.0 (MS-7030 v2.x)シリーズをお買い上げいただき誠にありがと
うございます。本製品は nVIDIA nForce3 250 を採用したワンチップ構成の Socket754
マザーボードです。本製品は Socket754 プラットフォーム、AMD Athlon64 および
Sempron プロセッサに対応しています。
本製品は価格と性能のバランスをコンセプトにしたモデルで、高いコストパフォーマ
ンスを発揮します。

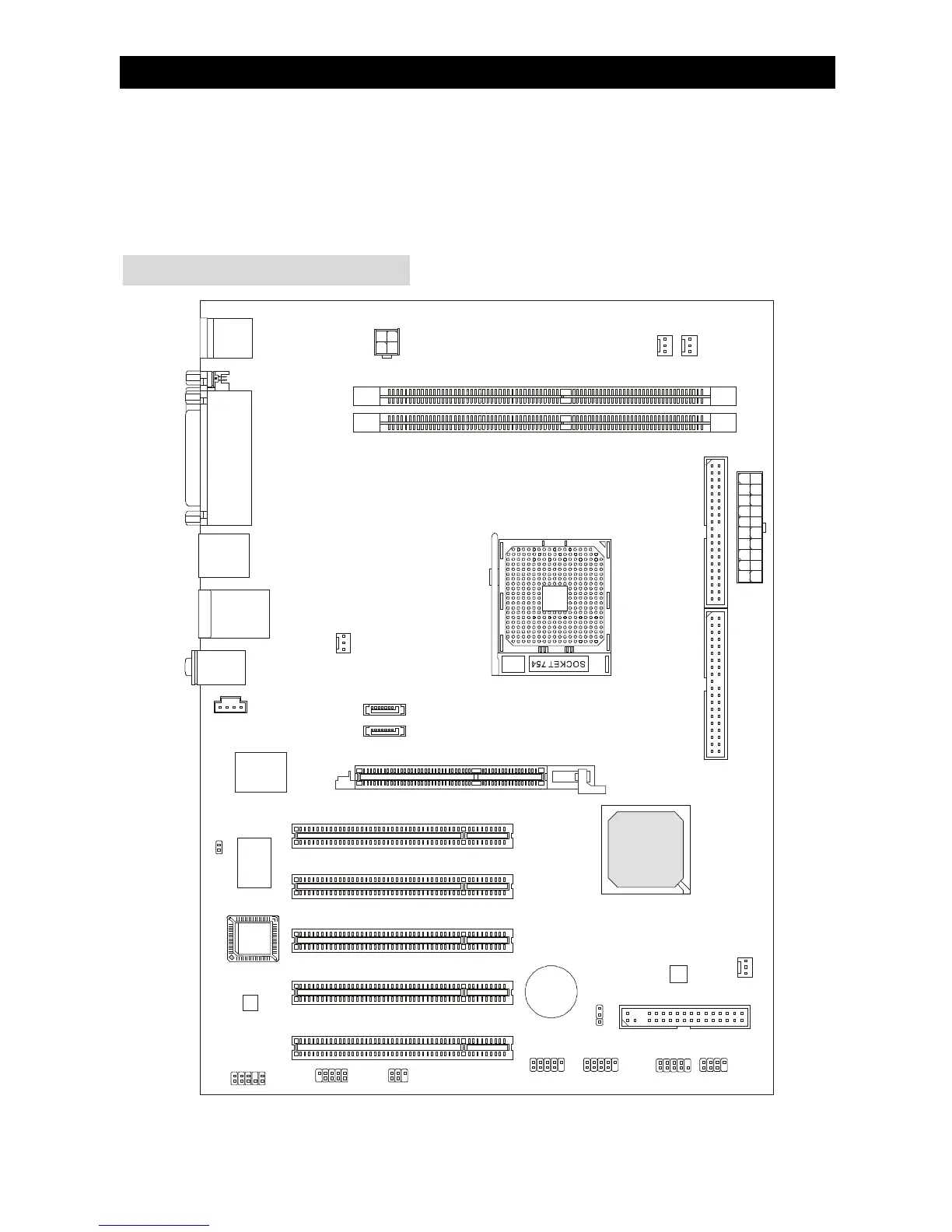

マザーボードのレイアウト
※図は開発中のボードであり、改良のため予告なく変更される場合があります。
PCI3
PCI2
PCI1
PCI 4
PCI 5
AGP1
SATA1
SATA2
BATT
+
J
P
W
1
C_FAN1
I
D
E
1
I
D
E
2
J
W
R
1
S_FAN2
S_FAN1
FDD 1
B
I
O
S
JUSB2 JUSB1
JFP1
JFP2
NB_FAN1
JAUD1JCOM1JIR1
JCD1
JBAT1
DDR 1
DDR 2
JCASE1
Winbond
W83627THF
LAN
Chip
T:
M:
B:
Line-In
Line-Out
Mic
T: LAN jack
B: USB ports
Top : mouse
Bottom: keyboard
USB ports
Top :
Parallel Port
Bottom:
COM port
JCD1
nVIDIA
nFORCE3 250
