80

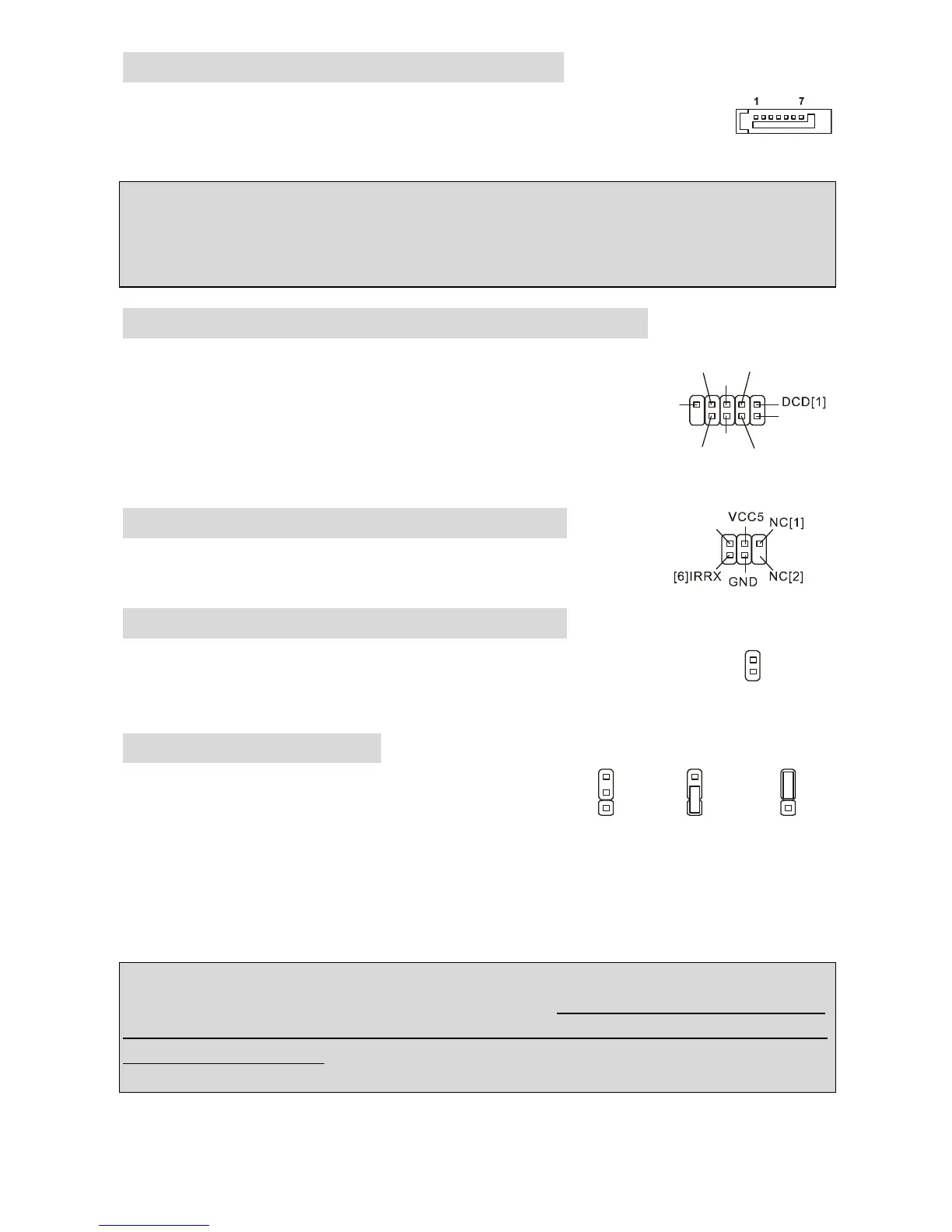

シリアル ATA コネクター: SATA1 / SATA2
サウスブリッジである VIA VT8237R は 2 つのシリアル ATA ポートをサ
ポートしています。本製品に搭載されているシリアル ATA ポートはシ
リアル ATA1.0 規格に準拠しており、150MB/秒(理論値)の高速データ転
送を行います。
MSI Reminds you…
シリアル
ATA
ケーブルは従来の
IDE
ケーブルに比べ、配線が細くて取り回しが楽になっていま
す。し か し ケ ー ブルに折り目が残るような急角度の折り曲げを行うと、データ転送の途中でデー
タが失われる可能性がありますのでご注意ください。
シリアルポートピンヘッダー: JCOM1 (オプション)
モデルによっては JCOM1 用のピンヘッダーを搭載していま
す。JCOM1 を使用する場合にはブラケット(別売り)が必要で
す。16650A チップを採用し 16 バイト FIFO にてデータ転送
を行います。
IrDA 赤外線モジュールピンヘッダー: JIR1
IR デバイスとデータの送受信を行うためのピンヘッダーです。
ケース開放センサーピンヘッダー: JCASE1
本体シャーシを空けた際に画面にメッセージを表示します。メッセージ
を消去する場合は BIOS 画面から操作を行います。
CMOS ジャンパ: JBAT1
本製品には CMOS RAM が搭載されており、内蔵電池
から電気が供給されることでシステム情報やシステム
の設定を保持しています。この CMOS RAM は OS を
迅速に起動させる働きをします。内蔵電池は通例 2 年
程度の電気供給が可能です。間違ったシステム設定が原因でシステムが起動しなくな
るトラブルが発生した場合、この CMOS RAM のデータをクリアし、データを初期状
態に戻すことによって、トラブルを回避できることがあります。
MSI Reminds you…
データクリアはパソコンの電源を落とし、コンセントから電源ケーブルを抜いた状態で
1
ピン
と
2
ピンをショートさせて
1
分ほど放置します。その後ジャンパ設定を必ず戻してから、パソ
コンを起動してください。システムが起動している時に
CMOS
クリアは絶対に行わないでくだ
さい。マザーボードの破損や火災発生の危険があります
[5]IRTX
GND
