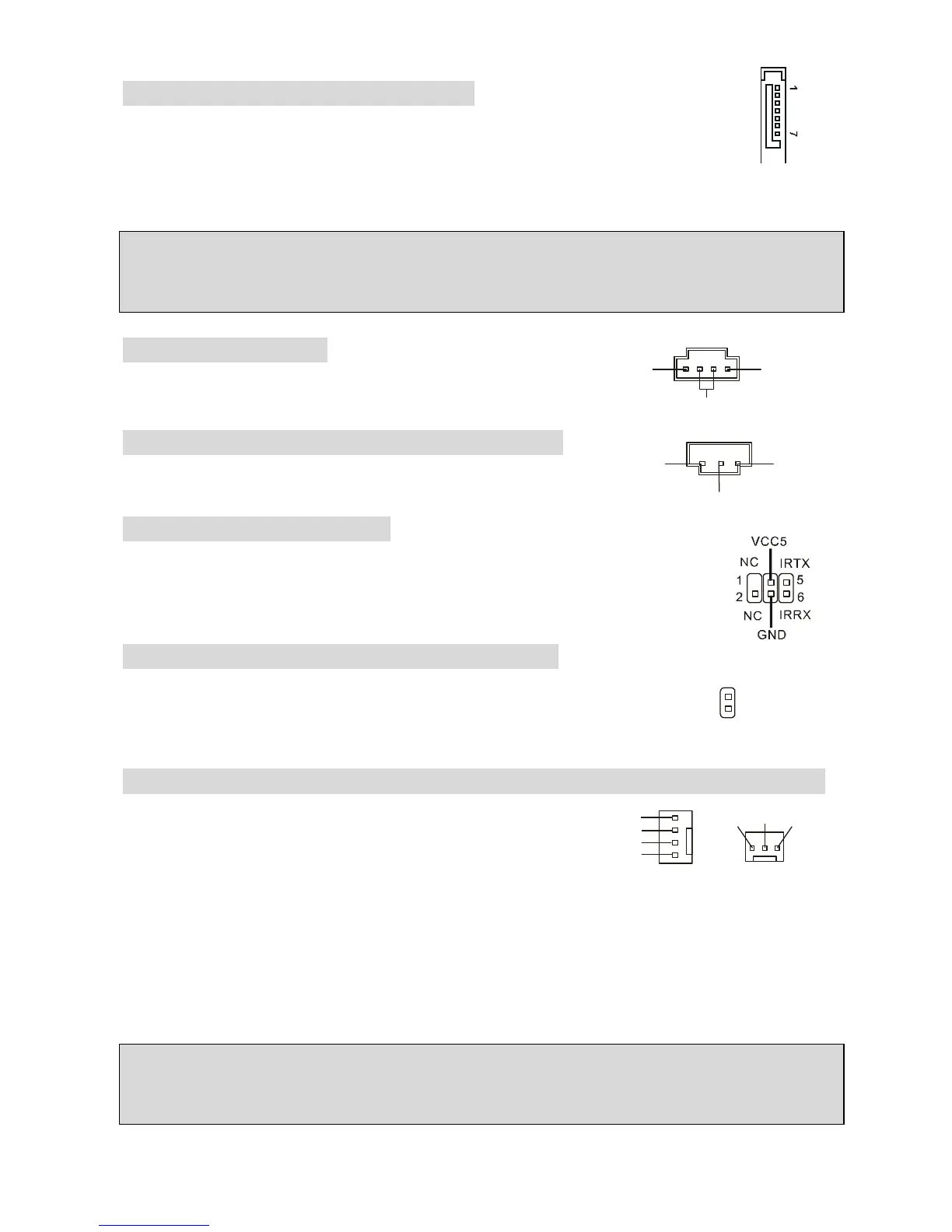

Разъемы Serial ATA: SATA1/SATA2
Системная плата имеет два высокоскоростных порта Serial ATA, каждый из
которых поддерживает накопитель первого поколения Serial ATA со скоростью
передачи данных 150МБ/с. Оба разъема полностью совместимы со
спецификацией Serial ATA 1.0. К каждому разъему Serial ATA II может быть подключен 1
жесткий диск.
MSI напоминает...
Пожалуйста избегайте сильных изгибов кабеля serial ATA. Это может привести к
потере информации при передаче данных.
Разъем CD-In: JCD1
Разъем предназначен для подключения звукового кабеля
к CD-ROM.
Разъем SPDIF-Out: SPDOUT(опционально)
Разъем используется для подключения устройств через SPDIF
(Sony и Philips цифровой формат) интерфейс для передачи аудио.
Разъём модуля IrDA: JIR1
Этот разъём позволяет подключить модуль IrDA. Он соответствует
спецификации Intel
®
Front Panel I/O Connectivity Design Guide. Для
правильной работы необходимо разрешить использование функции IR в
настройке параметров BIOS.
Разъем датчика открывания корпуса: JC1
Этот разъем позволяет подключить двухконтактный датчик открывания
корпуса. JC1 совместим со спецификацией Intel
®
Front Panel I/O
Connectivity Design Guide.
Разъемы питания вентиляторов: CPU_FAN/SYS_FAN(опционально)
4-контактный разъем CPU_FAN (процессорный
вентилятор), 3-контактный SYS_FAN (системный
вентилятор) поддерживают вентиляторы с питанием
+12В. Разъем CPUFAN может поддерживать 3-х или
4-х контактные разъемы.
При подключении необходимо помнить, что красный провод подключается к шине +12В, а
черный - к земле (GND). Если системная плата содержит микросхему аппаратного
мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости
для реализации функции управления вентилятором.
MSI напоминает...
Всегда консультируйтесь у поставщика по вопросу установки наиболее подходящего
вентилятора.
