44

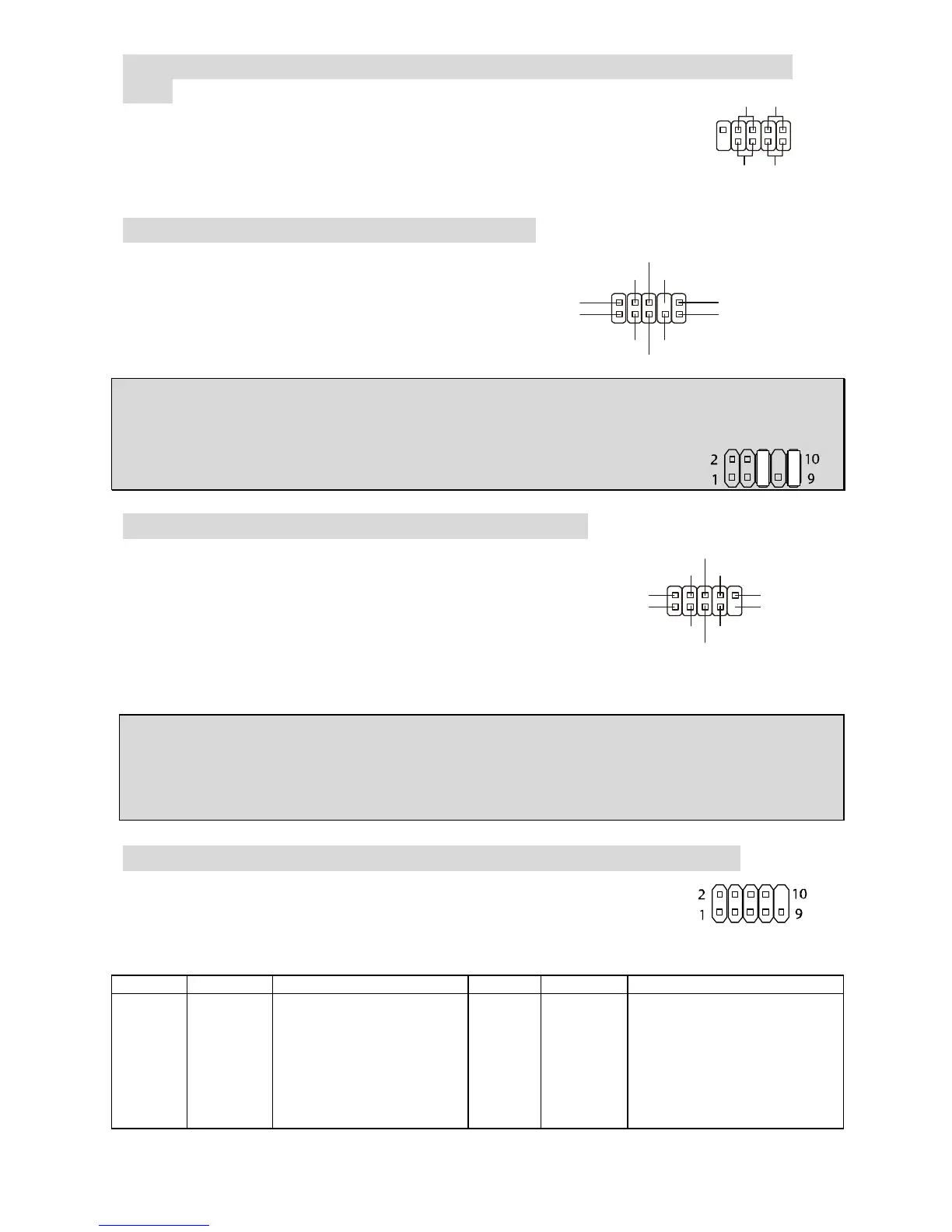

Разъемы органов управления и индикаторов передней панели:
JFP1
На системной плате установлены два разъема, которые обеспечивают
подключение органов управления и индикаторов передней панели.
JFP1 соответствует спецификации Intel
®
Front Panel I/O Connectivity
Design Guide.
Аудио разъем передней панели: JAUD1
Разъем JAUD1 позволяет подключить
звуковые разъемы передней панели. Он
соответствует спецификации Intel
®
Front
Panel I/O Connectivity Design Guide.
MSI напоминает...
Если разъемы передней панели не подключены, то контакты 5 и 6, 9 и 10 должны быть
замкнуты. Это обеспечивает наличие сигнала на портах задней панели. В противном
случае разъем Line-Out работать не будет.
Разъем USB передней панели: JUSB1/JUSB2
На системной плате установлено два стандартных
разъема USB 2.0 - JUSB1&JUSB2. Технология USB2.0
позволяет увеличить скорость передачи данных до
480Мб/с, что в 40 быстрее чем для USB 1.1, и идеальна
для подключения таких высокоскоростных устройств как
USB HDD, цифровых камер, MP3 плееров, принтеров, модемов и т.д.
MSI напоминает...
Заметьте, что контакты VCC и GND должны быть соединены правильно. В
противном случае это может привести к повреждению подключаемых устройств и
системной платы.
Разъем для подключения последовательного порта: COM2
На системной плате установлен один 9-контатный разъем DIN
последовательного порта COM 1 (на задней панели), и один
дополнительный разъем JCOM1. Оба совместимы с контроллером
16550A, и поддерживают 16-ти байтный буфер FIFO. К этому разъему можно подключить
мышь и другие устройства с последовательным нтерфейсом.
Контакт
