MSI MAG B550 TOMAHAWK - Configuration des Ports Audio; Panneau Arrière Entrée; Sortie; Tableau Explicatif de Létat de la LED du Port LAN

10

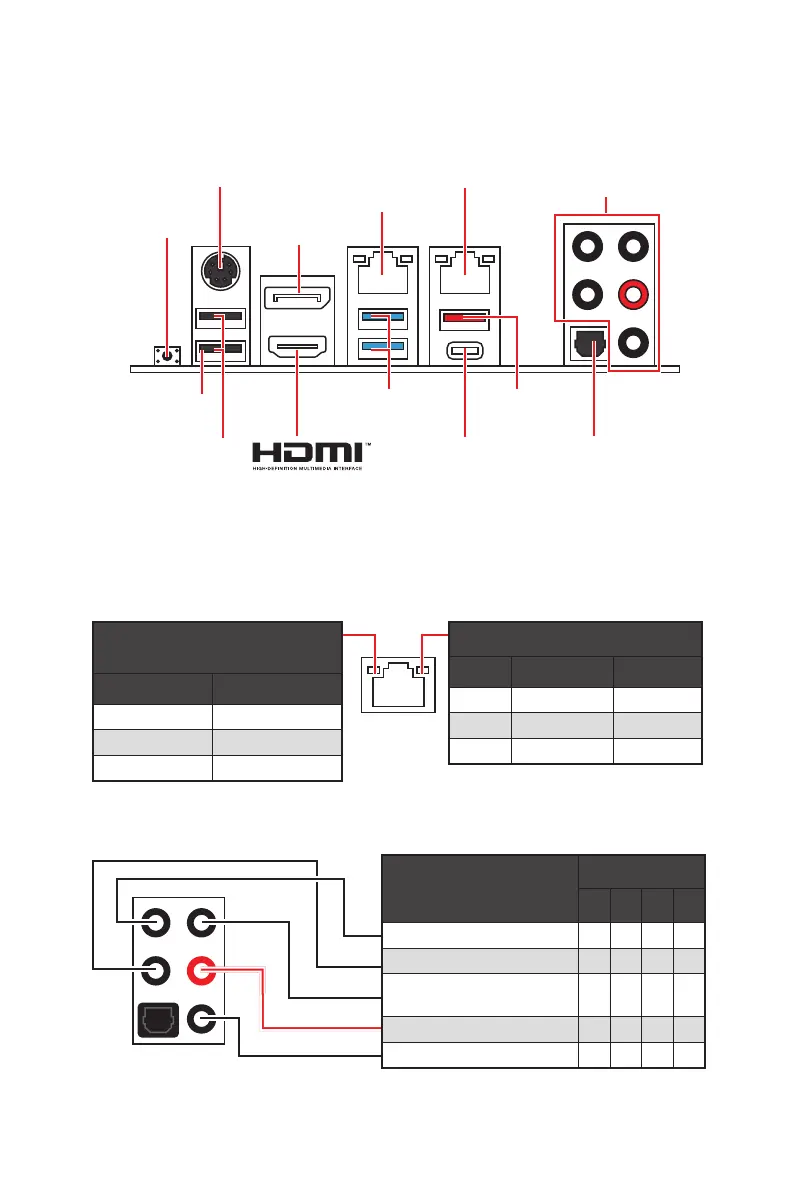

Panneau arrière Entrée / Sortie
USB 3.2 Gen 1

USB 3.2 Gen 2

Port Flash
BIOS
Panneau arrière Entrée / Sortie
Port combo PS/2
2,5 Gb/s LAN
1 Gb/s LAN
DisplayPort
USB 2.0

Ports Audio
Sortie S/PDIF
optique
USB 3.2 Gen 2

LED indiquant la connexion et

Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours

 Bouton / Port Flash BIOS
la mise à jour du BIOS avec Bouton Flash BIOS.
Bouton Flash
BIOS

LED indiquant la vitesse
Etat 2,5 Gb/s LAN 1 Gb/s LAN
Eteint 10 Mb/s 10 Mb/s
Vert 100/1000 Mb/s 100 Mb/s
Orange 2,5 Gb/s 1 Gb/s
Ports Audio

2 4 6 8
Sortie centre / Caisson de basse  
   

parleur côté

Sortie Ligne / Sortie casque avant    
Entrée Microphone
(: connecté, Espace : vide)
