27
Vue d’ensemble des composants

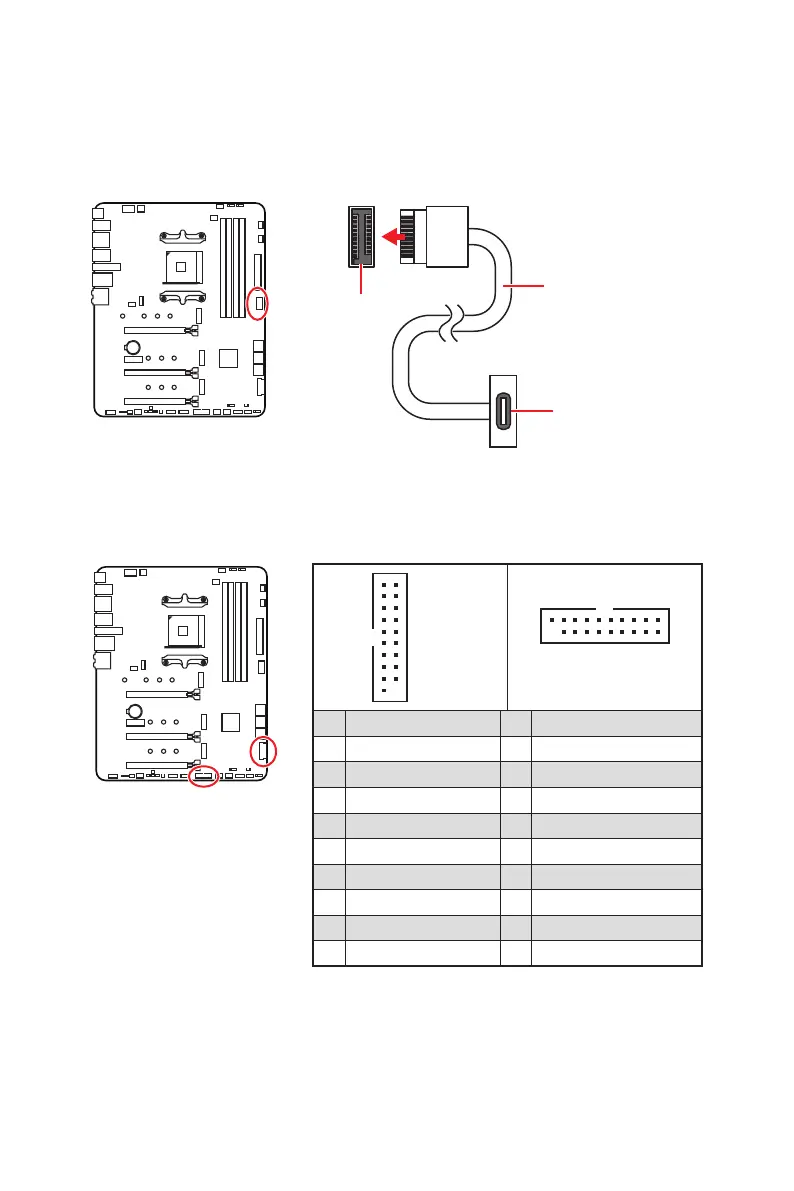

JUSB1 : Connecteur USB 3.2 Gen 2 Type-C
Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 Type-C sur le
panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher
dans le bon sens.
JUSB2~3 : Connecteurs USB 3.2 Gen1
Ces connecteurs vous permettent de relier des ports USB 3.2 Gen1 sur le panneau
avant.
⚠
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
1
10 11
20
JUSB2
1 10
1120
JUSB3
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10
NC 20 No Pin
JUSB1
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
