MSI MPG X570S EDGE MAX WIFI

28

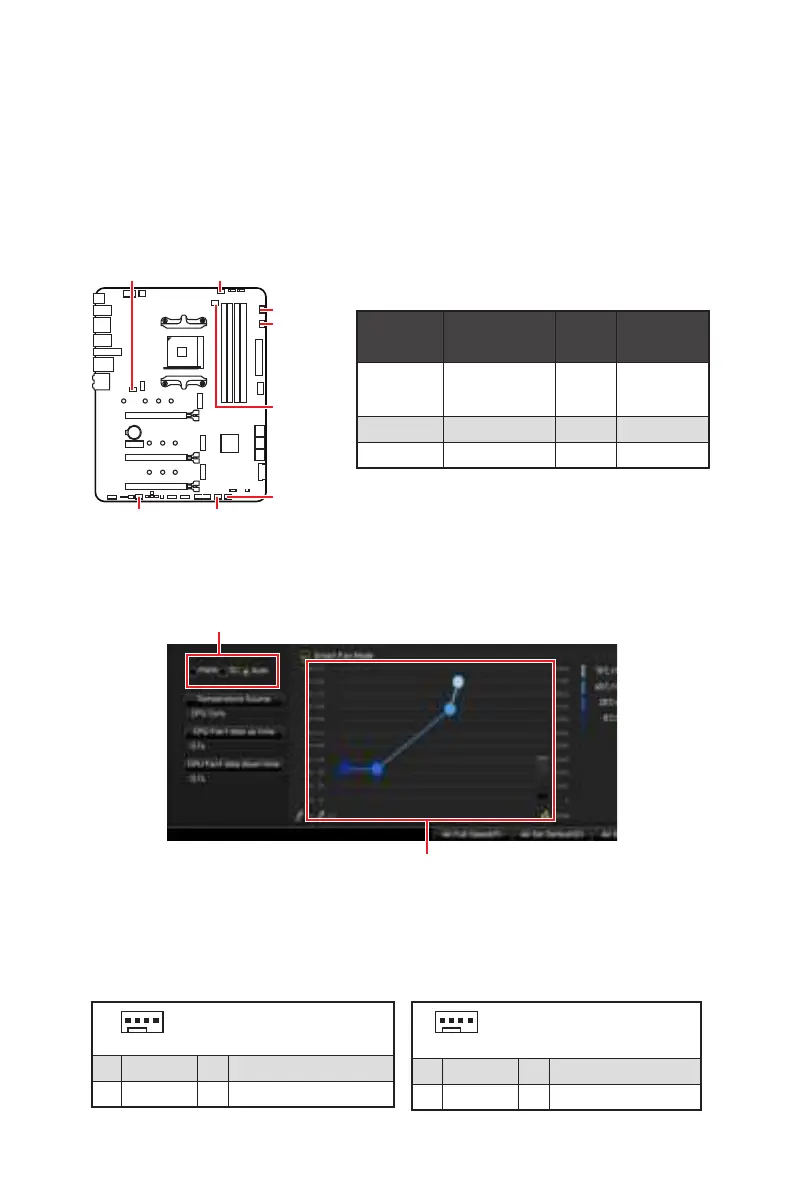

Компоненты материнской платы
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов








Назначение контактов разъема для подключения вентилятора
Разъем
Режим по
умолчанию
Макс.
ток
Макс.
мощность
CPU_FAN1



3A 
PUMP_FAN1   
SYS_FAN1~6   
PUMP_FAN1
SYS_FAN1
SYS_FAN2
SYS_FAN3
SYS_FAN4SYS_FAN5
CPU_FAN1
SYS_FAN6
⚠
Внимание!

Переключение режимов работы и скорости вращения вентилятора
BIOS > HARDWARE MONITOR

PWMDC



1
Назначение контактов разъема для
режима PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
