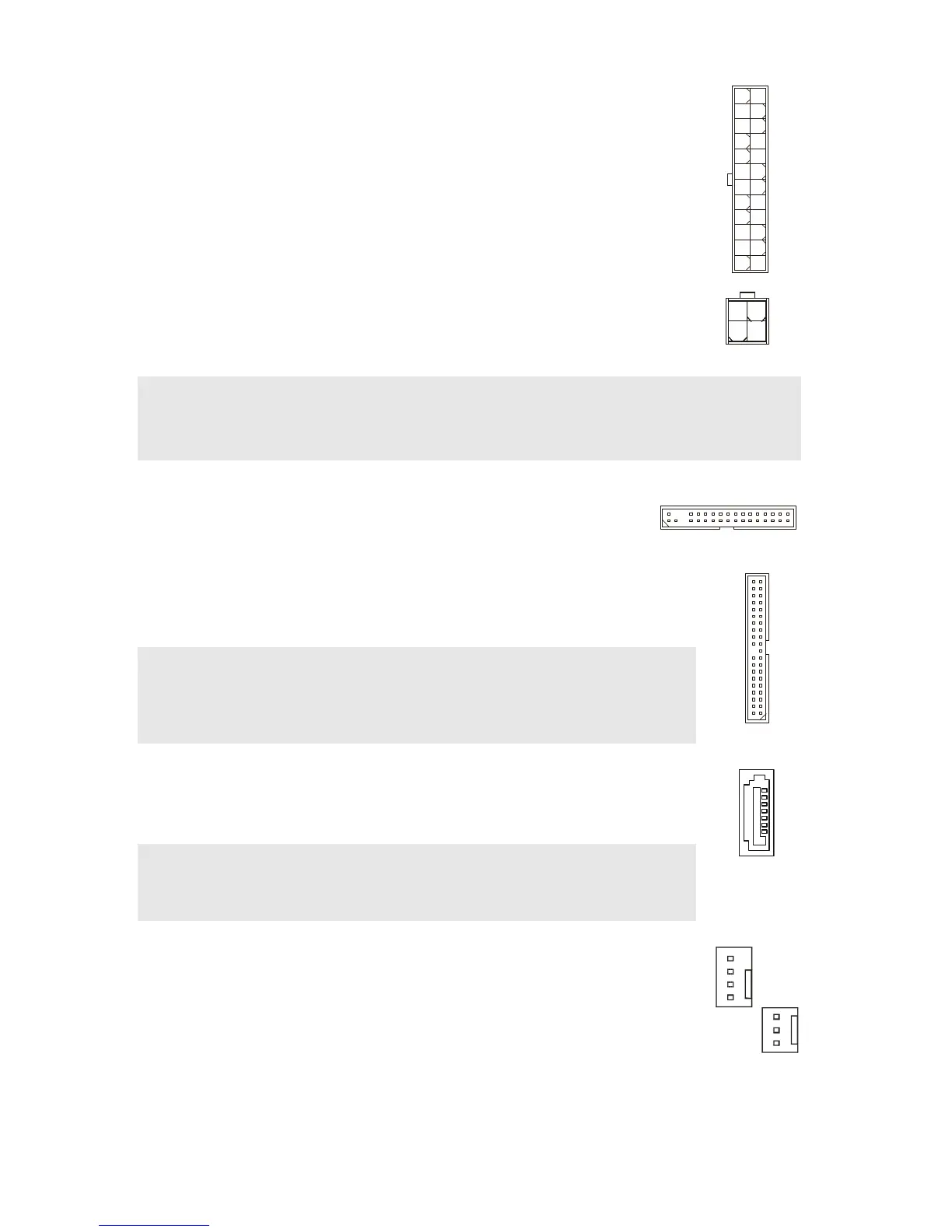

Ce connecteur vous permet de connecter l’alimentation ATX 24-pin.
Pour cela, assurez-vous que la prise d’alimentation est bien positionnée
dans le bon sens et que les pins sont alignés. Enfoncez alors la prise
dans le connecteur.
Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Si
vous souhaitez utiliser alimentation 20-pin branchez là avec le pin1 et le
pin 13. (référez-vous à l’image du côté droit).
Important:
Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer un
fonctionnement stable de la carte mère.
L’alimentation 350 watts (ou plus) est recommandée pour la stabilité du système.
Connecteur Disquette: FDD1
Ce connecteur supporte le lecteur de disquette 360KB, 720KB,
1.2MB, 1.44MB ou 2.88MB.
Connecteur IDE: IDE1
Ce connecteur supporte les disques durs IDE, les disques optiques et
d’autres dispositifs IDE.
Important:
Si vous installez deux dispositifs IDE, vous devez configurer les lecteurs en
mode sélectionné du câble ou les configurer en Maître/Esclave en
configurant les cavaliers. Référez-vous à la documentation du dispositif
IDE pour les instructions de Configuration.
Connecteurs Sérial ATA: SATA1/2/3/4
Ce connecteur Sérial ATA est un port avec une interface à haute vitesse.
Chaque connecteur peut se connecter à un dispositif Sérial ATA.
Important:
Veuillez ne pas tordre le câble Sérial ATA à 90 degrés. Cela pourrait
l’endommager et entraîner la perte des données lors des phases de
transfert de celles-ci.
Connecteurs d’alimentation du ventilateur:
CPUFAN1, SYSFAN1 & SYSFAN2
Les connecteurs d’alimentation du ventilateur supportent le ventilateur du
système avec +12V. Lors de la connexion des câbles, assurez-vous que le
câble rouge soit connecté au +12V et le câble noir connecté au “GND“. Si
la carte mère possède un système de gestion intégré, vous devez utiliser
un ventilateur ayant ces caractéristiques si vous voulez contrôler le
ventilateur du CPU.
