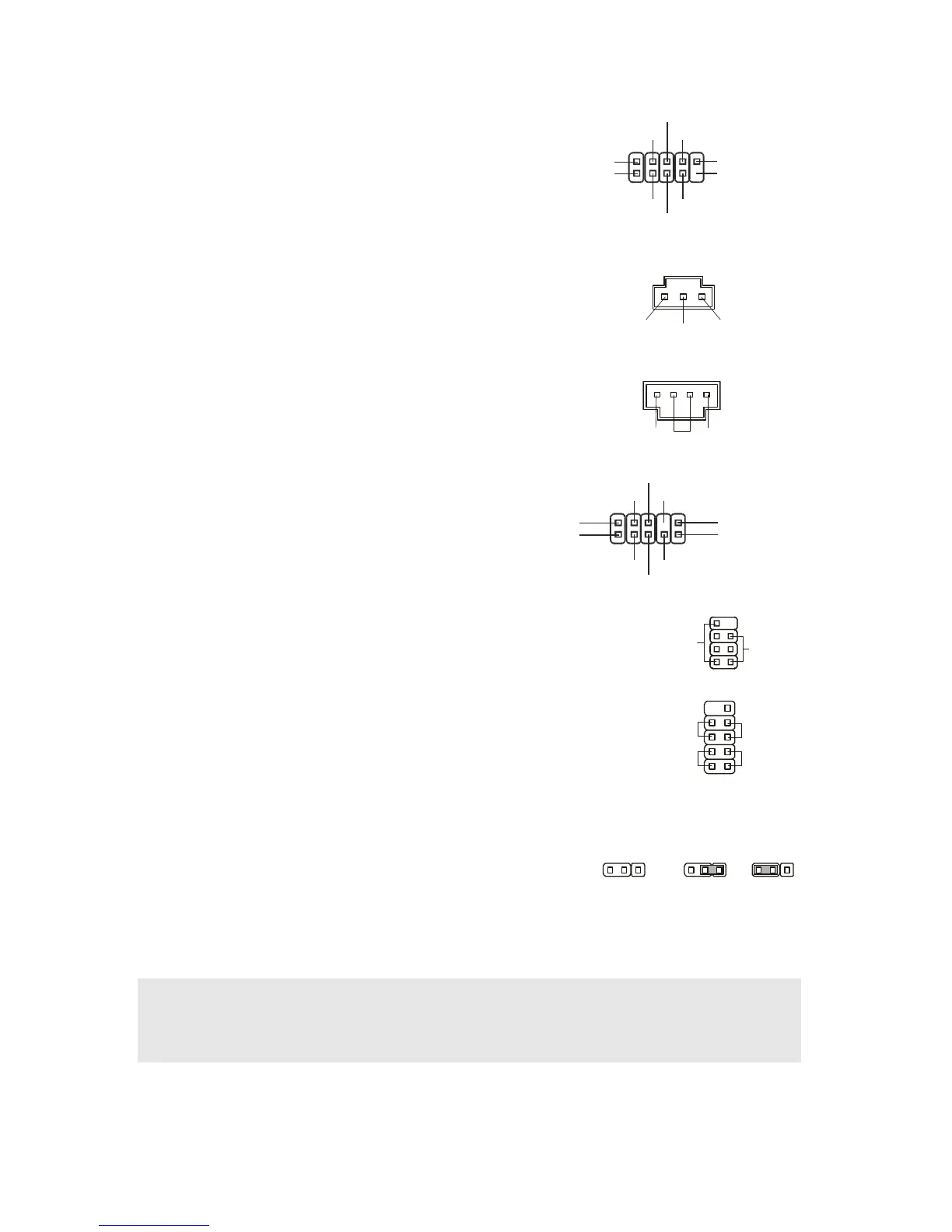

Connecteur USB en façade:
JUSB1/ JUSB2
Ce connecteur, compatible avec Intel
®
I/O Connectivity
Design Guide, est idéal pour relier les périphériques à
grande vitesse utilisant des interfaces telles que USB
HDD, appareils-photo numériques, lecteurs MP3,
imprimantes, modems etc.
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
Connecteur Sortie S/PDIF: JSPD1
Ce connecteur est utilisé pour connecter l’interface
S/PDIF (Sony & Philips Digital Interconnect Format)
pour une transmission numérique audio.
GND
VCC
SPDIF
Connecteur CD-Entrée: CD_IN1
Ce connecteur est utilisé pour l’entrée audio externe.
GND
L R
Connecteur Panneau Audio
en façade: JAUD1
Ce connecteur audio du panneau en façade
vous permet de vous connecter au panneau
audio avant et il est compatible avec Intel
®
Front Panel I/O Connectivity Design Guide.
(2)GND
VCC5
MIC2_JD
NC
(1)MIC_L
Line-out_R
Line-out_L(9)
Line_JD(10)
(2)GND
MIC_R
Front to Sense
JFP2
Power
LED
Speaker
2
8
1
7
Connecteurs Panneau Avant:
JFP1, JFP2
Les connecteurs sont utilisés pour la connexion
électrique sur le panneau avant et LEDs. JFP1 est
compatible avec l’intel Front Panel I/O Connectivity
Design Guide.
JFP1
HDD
LED
Reset
Switch
Power
Switch
Power
LED
1
9
10
2
+
+
+
-
-
-
Clear CMOS Jumper: JBAT1
Le CMOS RAM intégré reçoit une alimentation d’une
batterie externe qui permet de garder les données de
configuration du système. Avec le CMOS RAM, le système
peut automatiquement démarrer avec les paramètres
personnalisés du BIOS à chaque fois que le PC est allumé.
Si vous voulez effacer la configuration du système, utilisez
le JBAT1 pour effacer les données.
Keep Data
Clear Data
2
2
2
1
1
1
3
3
3
Important:
Vous pouvez effacer le CMOS en positionnant le cavalier sur les broches 2-3 lorsque le
PC n’est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas
effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.
