MSI MS-7267 User Manual

31

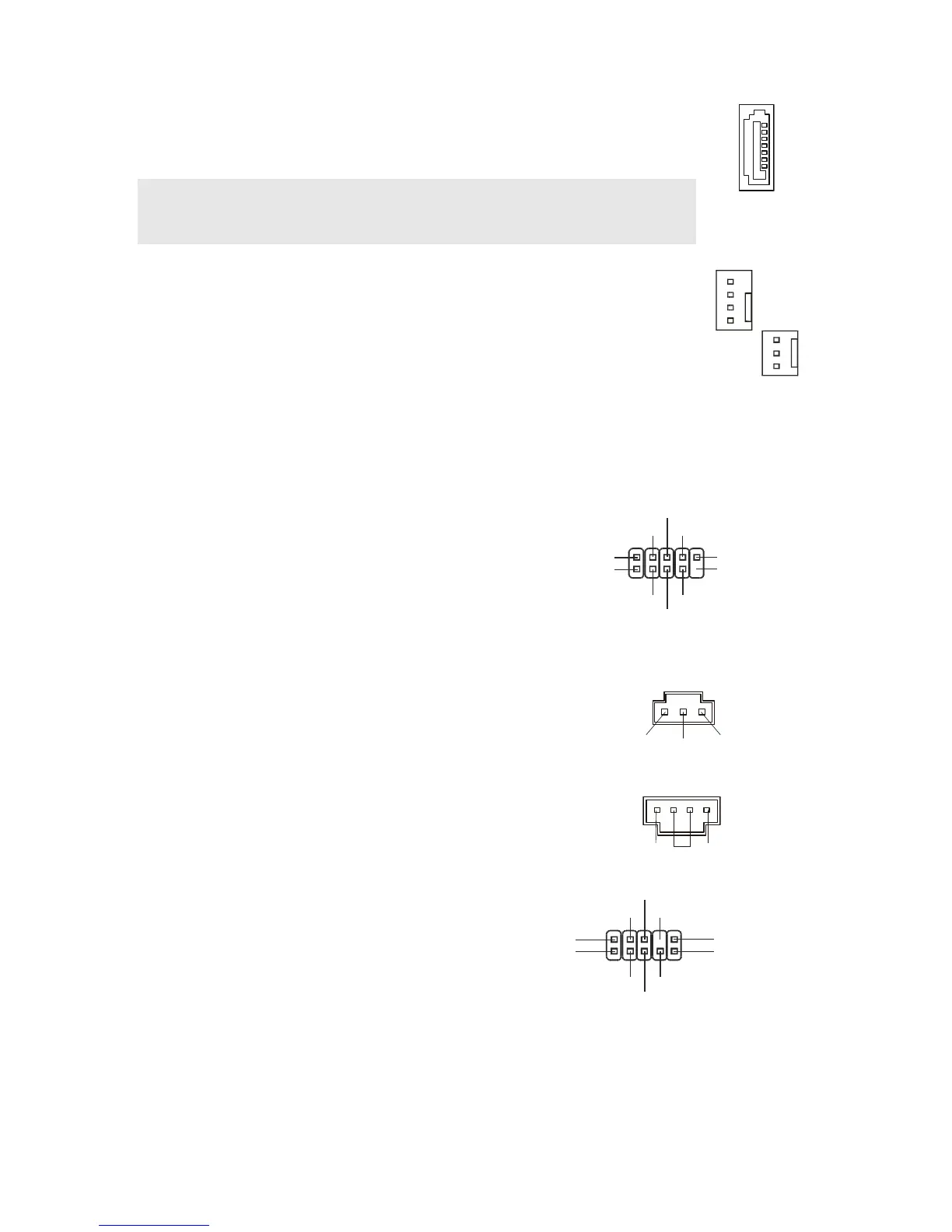

Serial ATA Anschlüsse: SATA1/2/3/4
Der Anschluss ist eine Hochgeschwindigkeits Schnittstelle der Serial ATA .
An jeden Anschluss kann eine Serial ATA Gerät angeschlossen werden.
Wichtig:
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad. da
dies zu Datenverlusten während der Datenübertragung führt.
Stromanschlüsse für Lüfter: CPUFAN1,
SYSFAN1 & SYSFAN2
Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V.
Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer
darauf achten, dass der rote Draht der positive Pol ist und mit +12V
verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte
mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur
Überwachung der Systemhardware und Steuerung der Lüfter, dann
brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu
nutzen.
GND
+12V
Sensor
Control
GND
+12V
Sensor
USB Frontanschluss: JUSB1/
JUSB2
Der Anschluss entspricht den Richtlinien des Intel
®
Front Panel I/O Connectivity Design Guide, und ist
bestens geeignet, Hochgeschwindigkeits- USB-
Peripheriegeräte anzuschließen, wie z.B. USB
Festplattenlaufwerke, Digitalkameras, MP3-Player,
Drucker, Modems und ähnliches.
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
S/PDIF- Ausgang: JSPD1
Die SPDIF (Sony & Philips Digital Interconnect
Format) Schnittstelle wird für die Übertragung digitaler
Audiodaten verwendet.
GND
VCC
SPDIF
CD- Eingang: CD_IN1
Dieser Anschluss wird für externen Audioeingang zur
Verfügung gestellt.
GND
L R
Audioanschluss des
Frontpanels: JAUD1
Der Audio Frontanschluss ermöglicht den
Anschluss von Audioein- und -ausgängen
eines Frontpanels. Der Anschluss entspricht
den Richtlinien des Intel
®
Front Panel I/O
Connectivity Design Guide.
(2)GND
VCC5
MIC2_JD
NC
(1)MIC_L
Line-out_R
Line-out_L(9)
Line_JD(10)
(2)GND
MIC_R
Front to Sense

MSI MS-7267 Specifications

General

Model	MSI MS-7267
Form Factor	Micro ATX
Socket	LGA 775
Memory Type	DDR2
Memory Slots	2
Maximum Memory	4 GB
USB Ports	8 x USB 2.0
Expansion Slots	1 x PCIe x16, 2 x PCI
Audio	Realtek ALC883
LAN	10/100 Ethernet
Storage Interface	4 x SATA II
