MSI MS-7267 User Manual

32
JFP2
Power
LED
Speaker
2
8
1
7

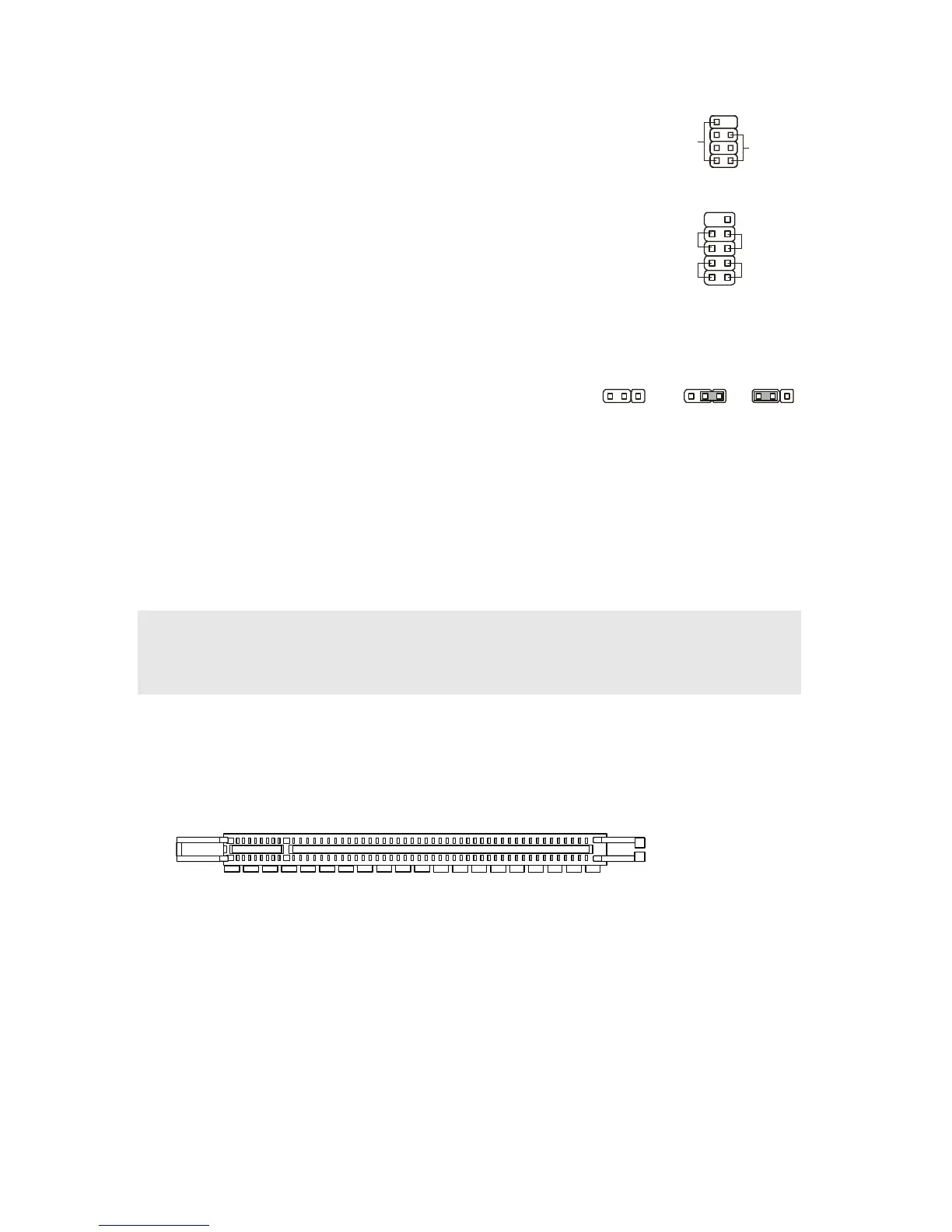

Frontpanel Anschlüsse: JFP1,
JFP2
Die Anschlüsse für das Frontpanel dienen zum
Anschluss der Schalter und LEDs des Frontpaneels.
JFP1 erfüllt die Anforderungen des Intel
®
Front Panel
I/O Connectivity Design Guide.
JFP1
HDD
LED
Reset
Switch
Power
Switch
Power
LED
1
9
10
2
+
+
+
-
-
-
Steckbrücke zur CMOS- Löschung:
JBAT1
Der Onboard CMOS Speicher (BIOS), enthält
Grundinformationen sowie erweite Eistellungen des
Mainboards. Der CMOS Speicher wird über eine Betterie
mit Strom versotgt, damit die Daten nach Abschalten des
PC-systems erhalten bleiben. Wieterhin sind Informationen
für den Start des Systems in dem Speicher hinterlegt.
Sollten Sie Fehlermeldungen während des Startvorganges
erhalten, kann ein Zurücksetzen des CMOS Speichers in
den ursprünglichen Werkszustand helfen. Drücken Sie
dazu leicht den Schalter.
Keep Data
Clear Data
2
2
2
1
1
1
3
3
3
Wichtig:
Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System
ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS
nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.
PCI (Peripheral Component Interconnect) Express Slot
Der PCI Express Slot unterstützt die PCI Express Schnittstelle Erweiterungskarten.
Der PCI Express Lite Slot (PCI Express x4) ist kompatibel mit PCI-E x16 VGA Karte und
besitzt eine Geschwindigkeit von PCI Express x4.

MSI MS-7267 Specifications

General

Model	MSI MS-7267
Form Factor	Micro ATX
Socket	LGA 775
Memory Type	DDR2
Memory Slots	2
Maximum Memory	4 GB
USB Ports	8 x USB 2.0
Expansion Slots	1 x PCIe x16, 2 x PCI
Audio	Realtek ALC883
LAN	10/100 Ethernet
Storage Interface	4 x SATA II
