2-6
Hardware Setup
MS-91F7
Hardware Setup
MS-91F7

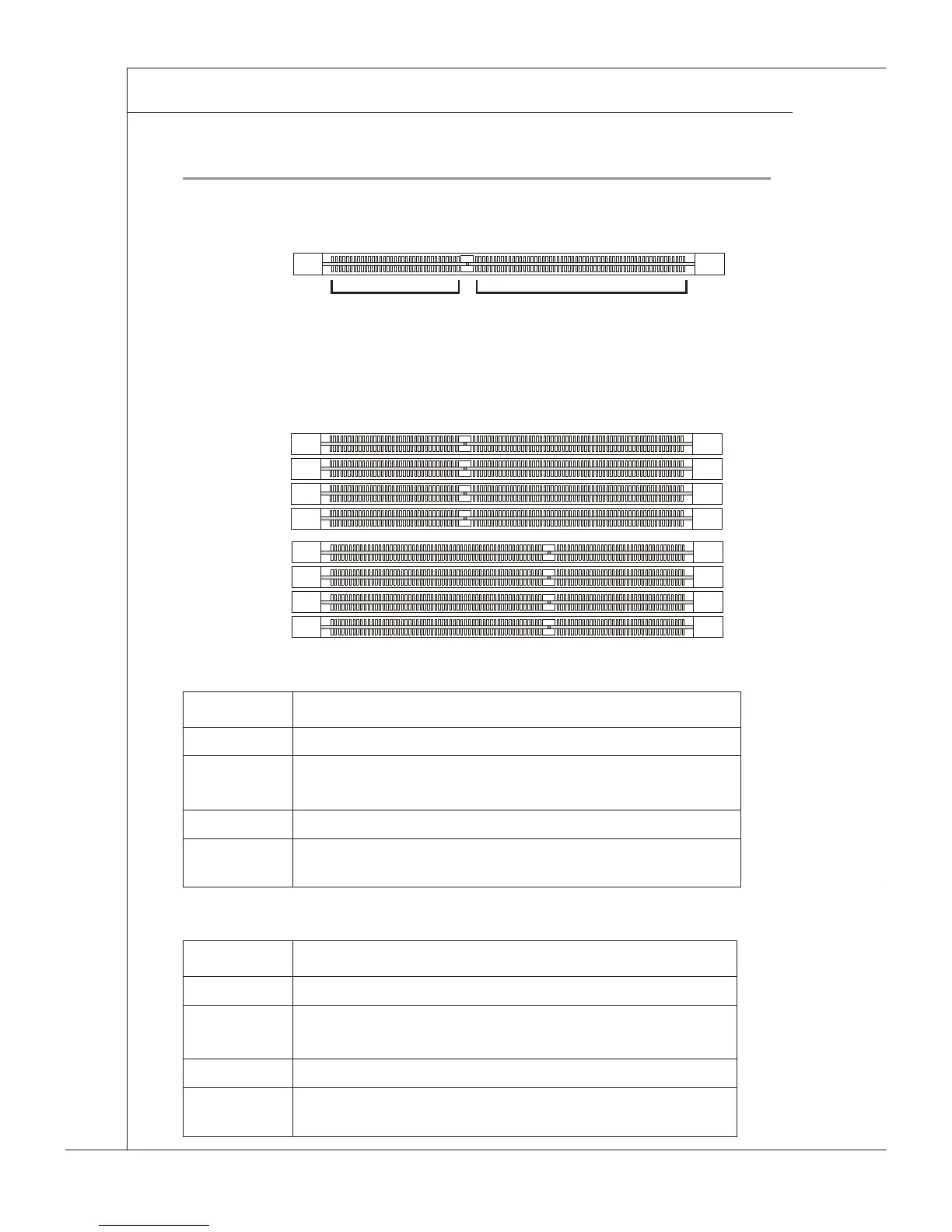

Memory
These DIMM slots are intended for memory modules.
DDR3
240-pin,
1�5V / 1�35V
48x2=96 pin
72x2=144 pin
Memory Population Rules
In Multi-Channel mode, make sure that you install memory modules of the same
type and density in different channel DIMM slots.
C P U 0 _ D I M M _ A 1
C P U 0 _ D I M M _ A 0
C P U 0 _ D I M M _ B 1
C P U 0 _ D I M M _ B 0
C P U 1 _ D I M M _ B 0
C P U 1 _ D I M M _ B 1
C P U 1 _ D I M M _ A 0
C P U 1 _ D I M M _ A 1
For CPU0
Population Rules
1 DIMM CPU0_DIMM_A1
2 DIMMs (1) CPU0_DIMM_A1 + CPU0_DIMM_B1 (Dual-Channel)
(2) CPU0_DIMM_A1 + CPU0_DIMM_A0 (Single-Channel)
3 DIMMs CPU0_DIMM_A1 + CPU0_DIMM_A0 + CPU0_DIMM_B1
4 DIMMs CPU0_DIMM_A1 + CPU0_DIMM_A0 + CPU0_DIMM_B1
+ CPU0_DIMM_B0
For CPU1
Population Rules
1 DIMM CPU1_DIMM_A1
2 DIMMs (1) CPU1_DIMM_A1 + CPU1_DIMM_B1 (Dual-Channel)
(2) CPU1_DIMM_A1 + CPU1_DIMM_A0 (Single-Channel)
3 DIMMs CPU1_DIMM_A1 + CPU1_DIMM_A0 + CPU1_DIMM_B1
4 DIMMs CPU1_DIMM_A1 + CPU1_DIMM_A0 + CPU1_DIMM_B1
+ CPU1_DIMM_B0
