MS-7514 Системная плата

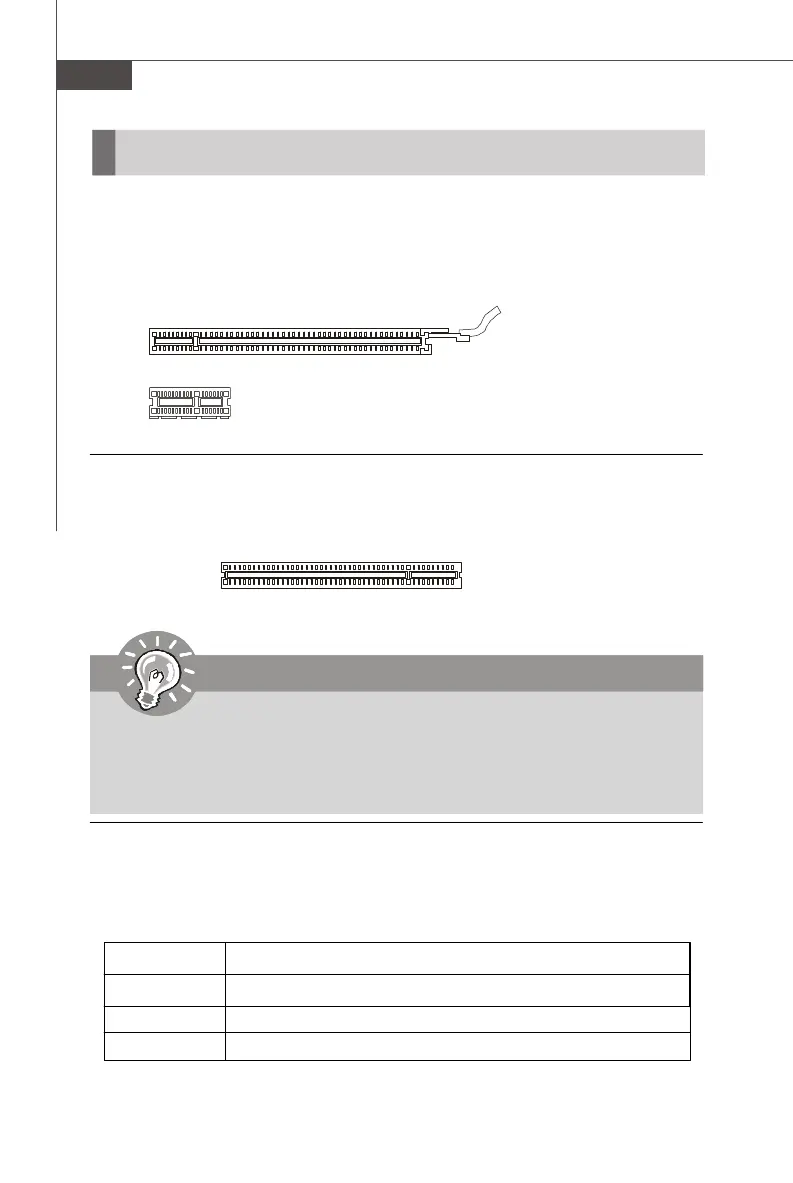

32-bit PCI Слот
Внимание
Перед установкой или извлечением карт расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите
документацию на карту расширения и выполните необходимые
аппаратные или програмные установки для данной платы, такие как
перемычки, переключатели или конфигурацию BIOS.
Слот PCI (Peripheral Component Interconnect)
Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
Слот PCI (Peripheral Component Interconnect) Express
Слот PCI Express поддерживает карты расширения интерфейса PCI Express.
PCI Express 2.0x 16 поддерживает скорость передачи данных до 8.0 ГБ/с.
PCI Express x 1 поддерживает скорость передачи данных до 250 МБ/с.
Слоты
Слот PCI Express x16
Слот PCI Express x 1
Маршрутизация запросов прерывания PCI
IRQ - сокращение от interrupt request (line) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT E# INT F# INT G# INT H#
PCI Slot 3 INT F# INT G# INT H# INT E#
