Fr-16
Carte mère MS-7514
Connecteur Châssis Intrusion : JCI1
Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est
ouvert, le switch en informera le système, qui enregistera ce statut et affichera un
écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et
désactiver l’alerte.

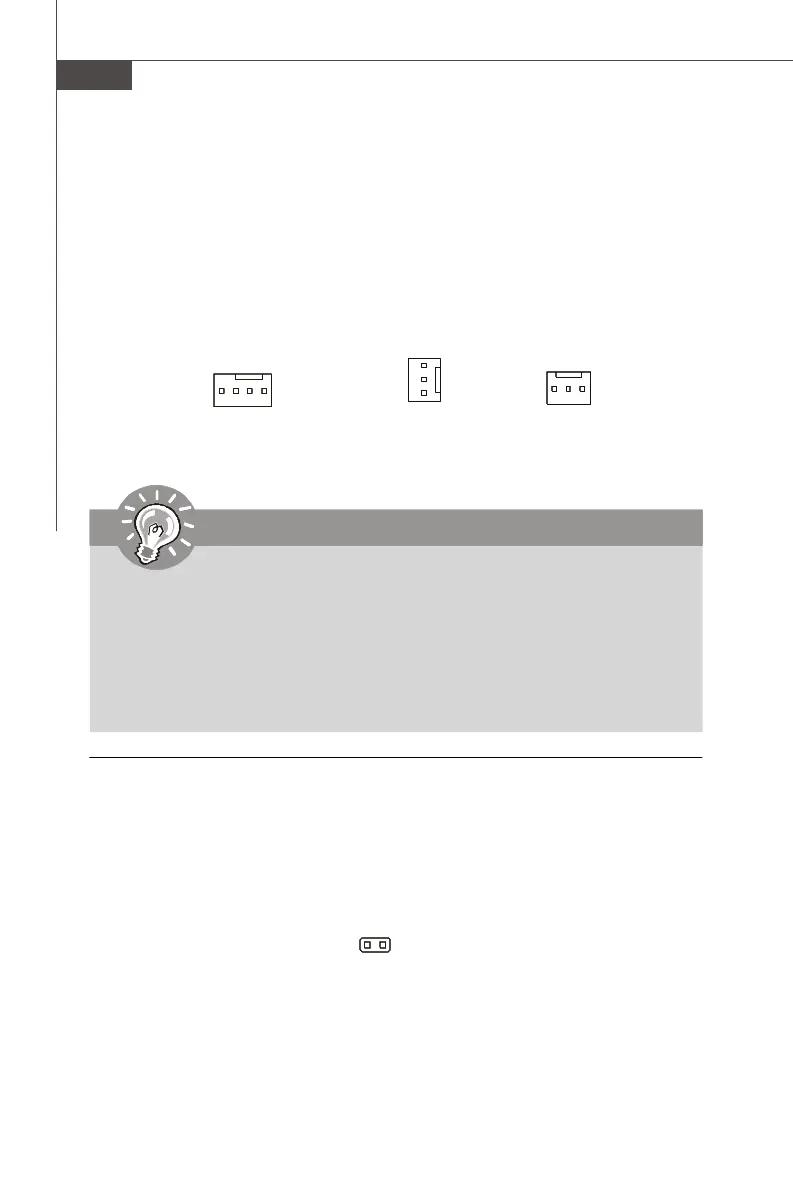

Connecteur d’alimentation du ventilateur : CPUFAN1, SYSFAN1~2
Les connecteurs de courant du ventilateur supportent le ventilateur de
refroidissement du système avec +12V. Lors du branchement des fils aux
connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié
au connecteur +12V; et que le fil noir soit le fil de mise à la terre devant être relié au
connecteur de mise à la terre GND. Si la carte mère est équipée d’un jeu de puces
intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur
spécial pourvu d’un capteur de vitesse afin de contrôler le ventilateur de l’unité
centrale.
SYSFAN2
CPUFAN1
Important
1.Veuillez consulter les ventilateurs d’unité centrale recommandés sur les
sites officiels des fabricants de processeurs ou bien consultez votre
revendeur pour obtenir des informations sur le ventilateur de
refroidissement adapté à votre unité centrale.
2.Le CPUFAN1 supporte le contrôle du ventilateur. Vous pouvez installer
l’unité Dual Core Center qui contrôlera automatiquement la vitesse du
ventilateur du CPU selon sa température actuelle.
3. Ventilateur avec 3 ou 4 broches sont tous deux disponibles pour CPUFAN1.
SENSOR
+12V
GND
CONTROL
SYSFAN1
SENSOR
+12V
GND
NC
+12V
GND
JCI1
21
GNDCINTRU
