MSI PRO B650M-A WIFI

39
Normal
(Standardwert)
Booten Sie mit den
gespeicherten BIOS-
Einstellungen.
Aktiviert
Wenden Sie die BIOS-
Standardeinstellungen
und den niedrigeren
PCIe-Modus (von der
CPU) für den sicheren
Start an.

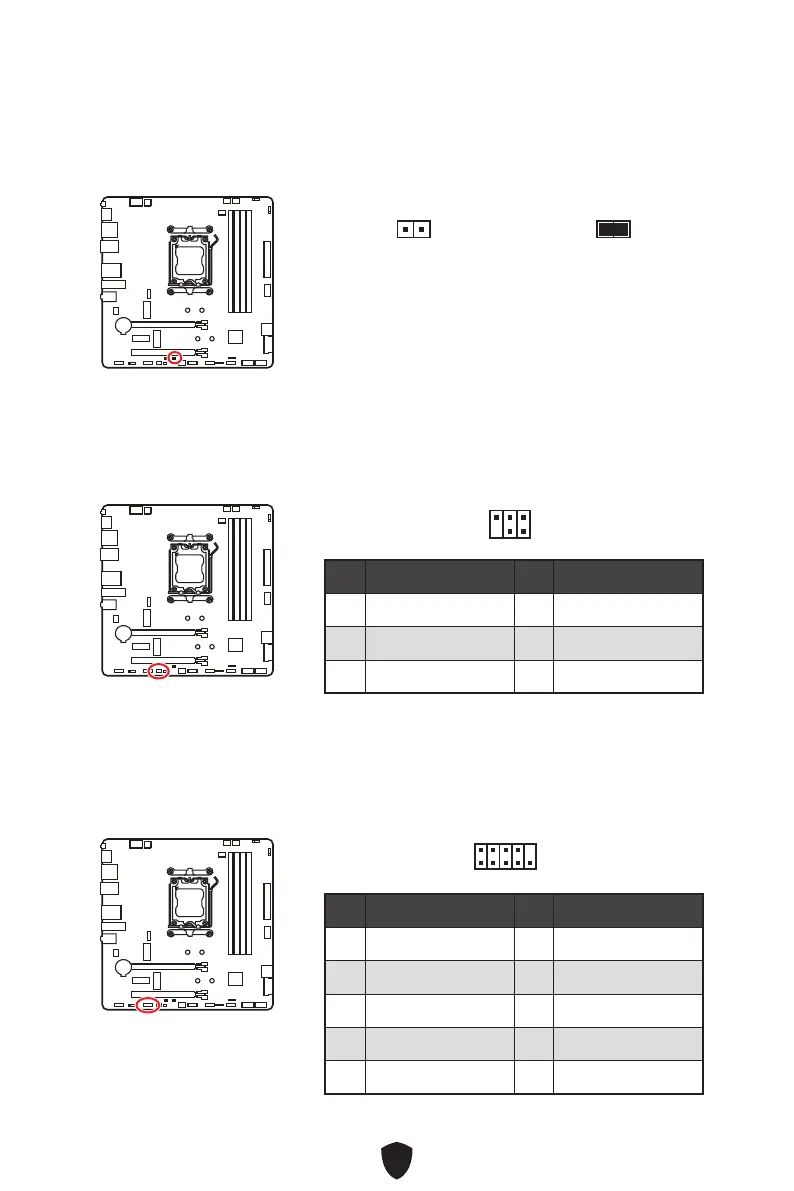

JOCFS1: Steckbrücke für sicheren Start
Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung
startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus
(von der CPU).
JDASH1: Tuning Controller-Anschluss
An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.
JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
Pin Signalname Pin Signalname
1 No Pin 2 NC
3
MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
Pin Signalname Pin Signalname
1 DCD 2 SIN
3
SOUT 4 DTR
5 Groune 6 DSR
7 RTS 8 CTS
9 RI 10 No pin
1
2
5
6
1
2 10
9
