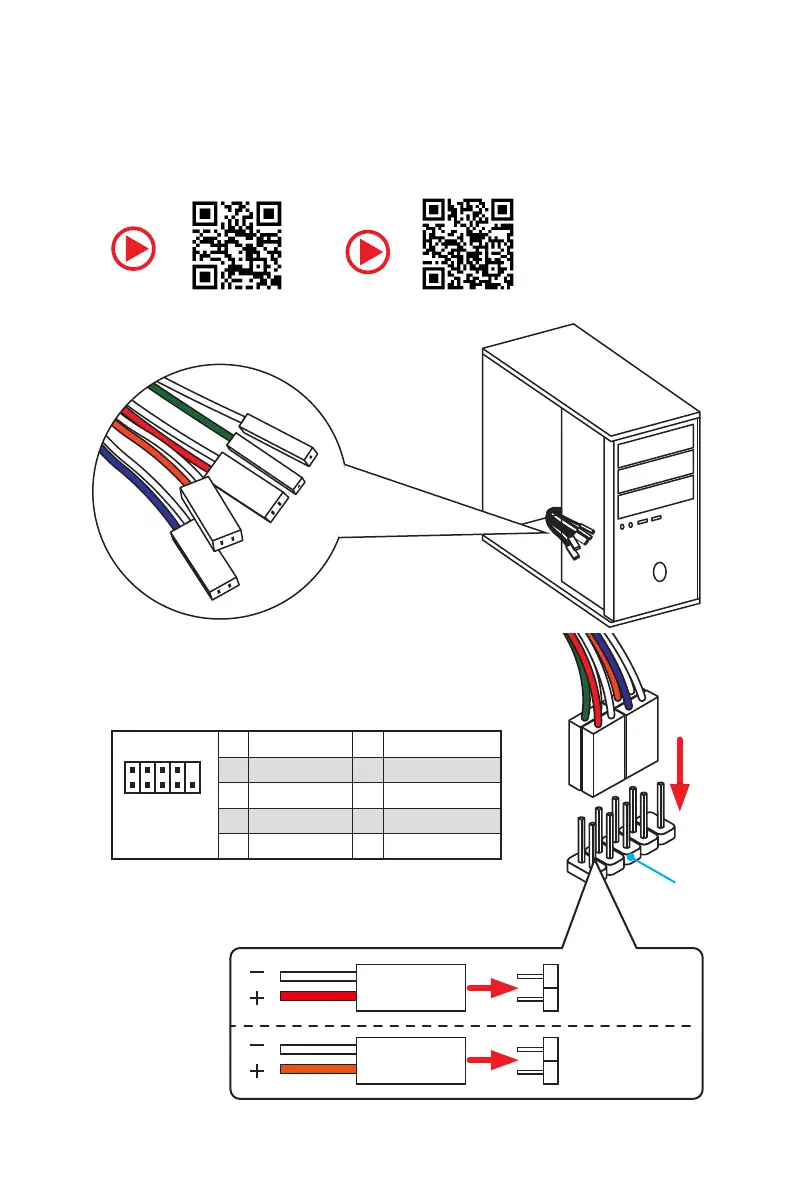

Quick Start
Conne
ctin
g the F
ront Panel He
ader
/
/
/
/
http://youtu.be/DPELIdVNZUI
1
2
10
9
JFP1
1
HDD LED +
2
Power LED +
3
HDD LED -
4
Power LED -
5
Reset Switch
6
Power Switch
7
Reset Switch
8
Power Switch
9
Reserved
10
No Pin
RESET SW
POWER SW
POWER LED+
POWER LED-
HDD LED
HDD LED
RESET SW
JFP1
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
Y
outube
http://v
.youku.com/v_show/id_XNjcyMT
czMzM2.html
3
5
