Zone 2 Zone 2
h
h
Zone 1
Zone 0
Zone 0
2.5 m
2.5 m
1.5 m 1.5 m2.0 m 2.0 m
8
HINWEIS - Die Zonenabmessungen werden durch Wände und andere unverrück-
bare Komponenten begrenzt.
Zonen
Zonen 0
Zonen 1
Zonen 2
Beschreibung der Zonen
Zone 0 ist begrenzt durch die Whirlpool-Innenwände und den
Whirlpool-Boden.
Zone 1 ist begrenzt durch
• Zone 0
• In vertikaler Richtung 2m, gemessen vom Aussenrand des
Spas
• Der Boden oder die Spa-Oberfläche werden von Personen
besetzt
• In horizontaler Richtung 2,50m über dem Boden und 2,50m
über der Spa-Oberfläche der Wände
Zone 2 ist begrenzt durch
• Zone 1 und 1,50m in vertikaler Richtung
• Der Boden oder die Spa-Oberfläche werden von Personen
besetzt.

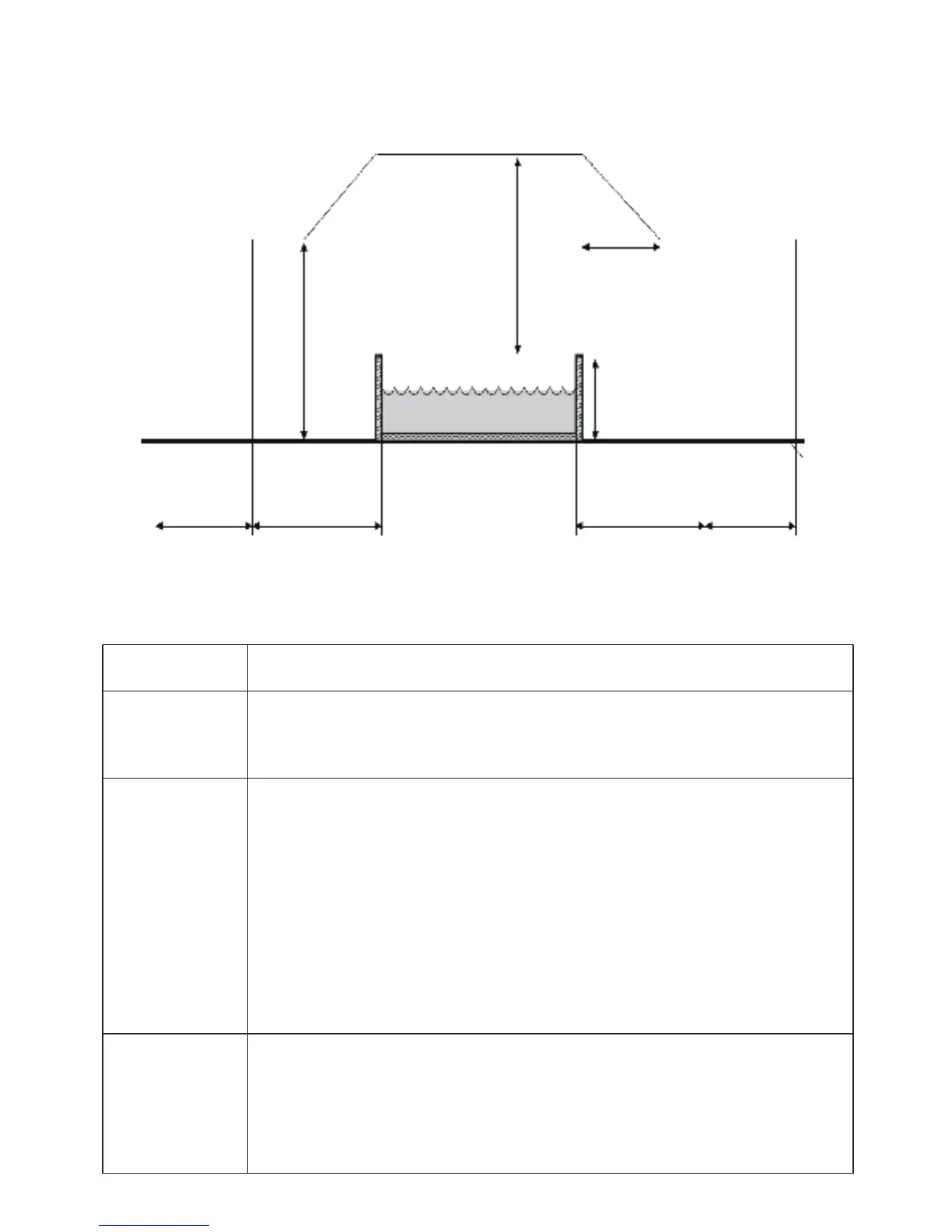

Achtung: Bei der Aufstellung und Installation des Spas müssen diverse
Wasserschutzzonen beachtet werden, siehe folgendes Schema.
(Einbauvorschriften nach IEC 60364-7-702)
